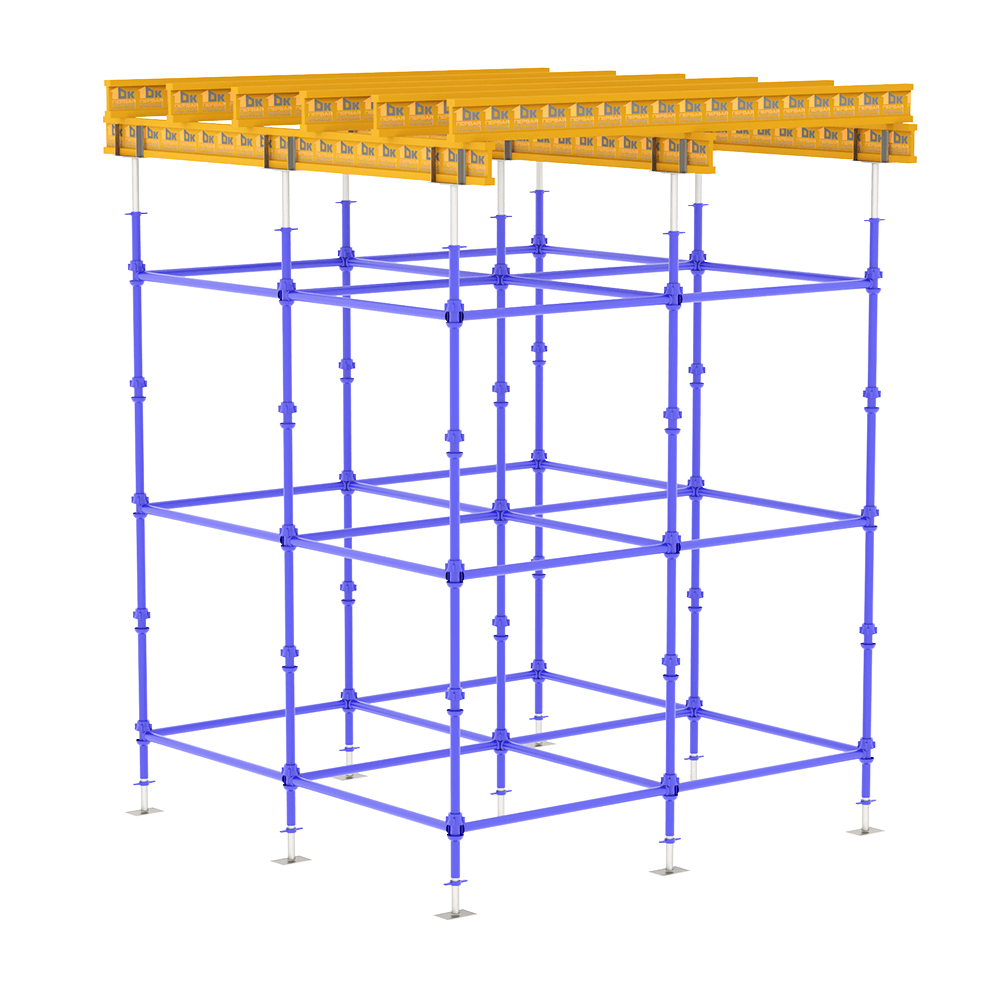

Чашечная опалубка перекрытий представляет собой конструкцию из объёмных чашечных стоек, которая быстро монтируется и обеспечивает высокую устойчивость без дополнительных диагональных элементов. Опоры под перекрытия чашечного типа предназначены для поддержания элементов опалубки при бетонировании монолитных железобетонных конструкция, как с горизонтальной, так и с наклонной поверхностью при строительстве зданий, мостов, тоннелей. Сочетает в себе функции опалубки перекрытий и строительных лесов.
Технические характеристики опалубки перекрытий чашечного типа
Максимальная высота опор | 18 м |
Высота стоек | 0,5/1,0/1,5/2,0/2,5/3,0 м |
Ширина горизонталей | 0,5/0,75/1,0/1,5/2,0 м |
Максимальная допустимая нагрузка на одну стойку | 70 кН |
Допустимая нагрузка на опору регулируемую по прочности витков гайки на срез | 80 кН |
Материал | Труба ВГП 40х3,0 мм по ГОСТ 3262-75 |
Толщина стенок элементов | 2,5/3 мм |
Климатическое исполнение | У по ГОСТ 15150-69 |
Опалубка перекрытий чашечного типа изготавливается и соответствует ГОСТ 34329-2017.
Монтаж и демонтаж опалубки перекрытий чашечного типа

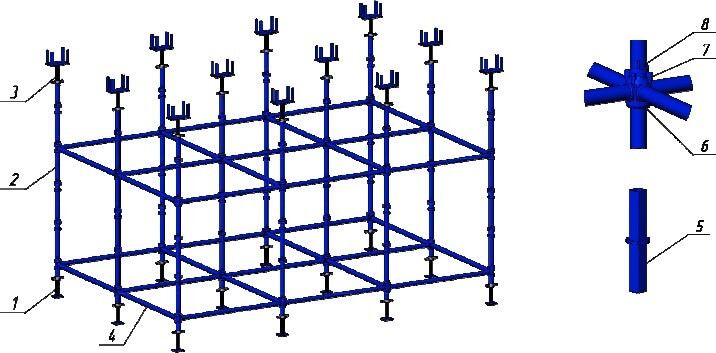

Монтаж опор производится по стойкам на всю площадь монтируемого участка опор. На подготовленной площадке установить стойки чашечные 2, выравнивая их по отвесу, нижние ряды стоек установить на нижние регулировочные валы 1. Соединить стойки 2 между собой горизонтальными элементами 4 и с помощью чашки клиновой и гайки клиновой 6, 7 и зафиксировав относительно скобы фиксирующей 8.
Чашечные стойки последующих ярусов соединяются со стойками предыдущих через установочные втулки 5.
Повторить операции до набора требуемой ширины и высоты опор.
Демонтаж производить в порядке обратно монтажу.
Конструкция опалубки перекрытий чашечного типа
- Вал нижний регулировочный
- Стойка чашечная
- Вал верхний регулировочный с унивилкой
- Связь горизонтальная
Стойка чашечная (Стандартное исполнение)
Обозначение | Высота стойки, м | Кол-во чашек, шт | Вес, кг | Материал |
---|---|---|---|---|
ВЭ 1,0 м (1ч) | 1.0 | 1 | 3.99 | Труба Ø48х3 ГОСТ 3262-75 |
ВЭ 1,5 м (3ч) | 1.5 | 3 | 6.95 | |
ВЭ 2,0 м (4ч) | 2.0 | 4 | 9.27 | |
ВЭ 2,5 м (5ч) | 2.5 | 5 | 11.58 | |
ВЭ 3,0 м (6ч) | 3.0 | 6 | 13.9 |
Стойка чашечная (Нестандартное исполнение)
Обозначение | Высота стойки, м | Кол-во чашек, шт | Вес, кг | Материал |
---|---|---|---|---|
ВЭ 0,5 м (1ч) | 0.5 | 1 | 2.32 | Труба Ø48х3 ГОСТ 3262-75 |
ВЭ 1,0 м (2ч) | 1.0 | 2 | 4.64 | |
ВЭ 1,5 м (2ч) | 1.5 | 2 | 6.3 | |
ВЭ 2,0 м (3ч) | 2.0 | 3 | 8.62 | |
ВЭ 2,5 м (3ч) | 2.5 | 3 | 10.28 | |
ВЭ 3,0 м (4ч) | 3.0 | 4 | 12.6 |
Стойка является несущим элементом и предназначена для набора высоты опорной части конструкции опалубки.
