Назначение пистолета
Пистолет монтажный поршневой GFT5 предназначен для забивки стальных дюбелей и дюбель-винтов в железобетонные и бетонные строительные конструкции, в стальные строительные конструкции и кирпичную кладку.
Пистолет монтажный поршневой GFT5 с наконечником (приобретается отдельно) предназначен для пристрелки дюбелями профильного настила по ГОСТ 24045 к стальным строительным конструкциям, изготовленным из стального проката по ГОСТ 8240.
В работе пистолета допускается применение дюбелей и дюбель-винтов с диаметром стержня 4,5 мм, диаметром головки и направляющей шайбы 12 мм любых марок от различных производителей не длиннее указанных в настоящем руководстве по эксплуатации.
В пистолетах монтажных поршневых в качестве источника энергии используются патроны индустриальные, снаряженные пороховым зарядом.
При работе с пистолетом используются патроны индустриальные калибра .27(6,8/11) и .27(6,8/18) различных мощностей. Патроны различной мощности имеют отличительную окраску (серую, коричневую, белую, зеленую, желтую, синюю, красную, черную), нанесенную на каждый патрон и упаковку.
Пистолеты предназначены для эксплуатации во всех макроклиматических районах при температуре окружающей среды от 243 до 323К (от минус 30 до плюс 50С), кроме районов с влажным тропическим климатом.

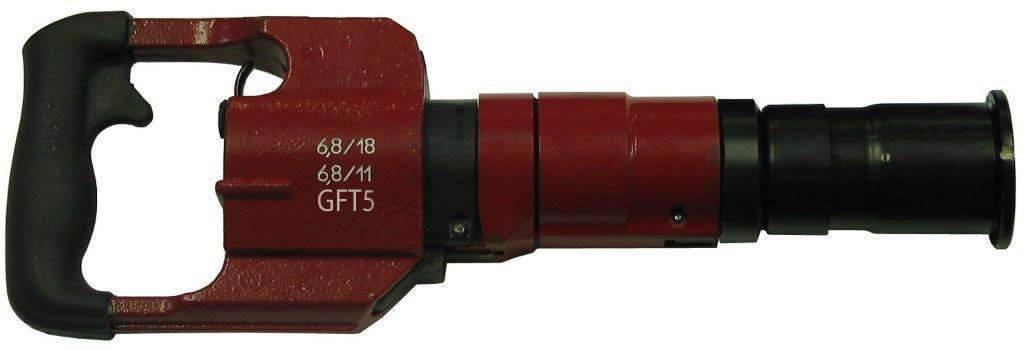

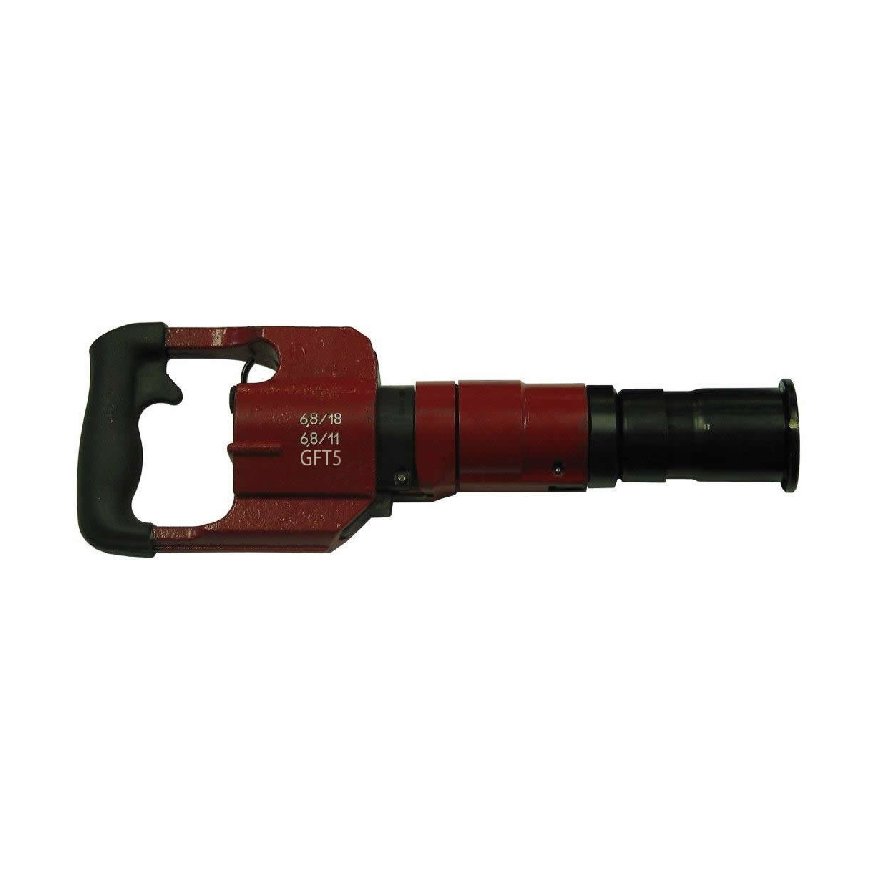

С прижимом (стандартная комплектация)

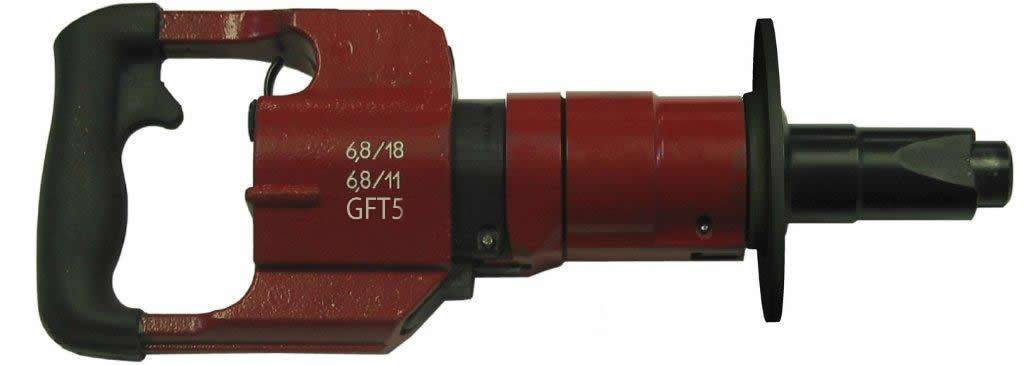

С наконечником (наконечник приобретается отдельно)
Технические характеристики
| № | Наименование параметра или характеристики | Норма |
| 1 | Длина, мм | 385 |
| 2 | Масса пистолета, кг, не более | 4,6 |
| 3 | Длина дюбеля, мм, не более | 76 |
| 4 | Калибр патрона, мм | .27(6,8/11), .27(6,8/18) |
| 5 | Мощность пистолета, определяемая толщиной стального листа, в который забивается дюбель-гвоздь со стержнем диаметром 4,5 мм, при максимальной мощности патрона индустриального, мм, не менее | 12 |
| 6 | Наибольшая толщина стальной пристреливаемой детали, мм, не более: - при пристрелке к бетону - при пристрелке к стальной конструкции толщиной 10мм |
4 2 |
| 7 | Уровень звука импульсного шума, дБ, не более | 120 |
| Примечание - Стальные листы, детали, полосы и строительные конструкции должны иметь твердость не более 150 НВ | ||
Состав пистолета
| пистолет с прижимом | 1 шт. |
| комплект запасных частей: а) амортизатор б) стопор в) поршень |
10 шт. 2 шт. 3 шт. |
| комплект инструмента и принадлежностей: а) ерш собранный б) щетка в) шомпол г) шомпол патронника д) отвертка е) масленка ж) ремень |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| кейс | 1 шт. |
| руководство по эксплуатации | 1 экз. |
Cтроительно-монтажный пистолет GFT 5 который является ПОЛНЫМ аналогом известной марки ПЦ-84 и запасные части к ним (з/ч GFT на 100% совместимы с ПЦ).

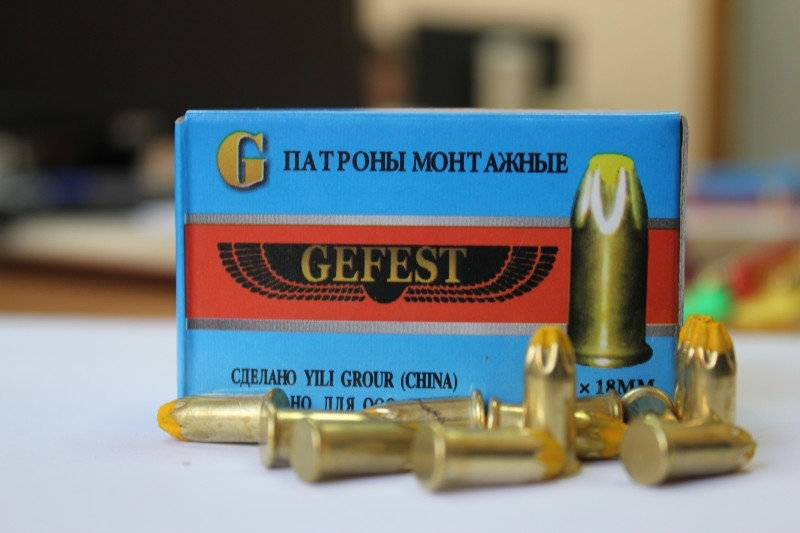

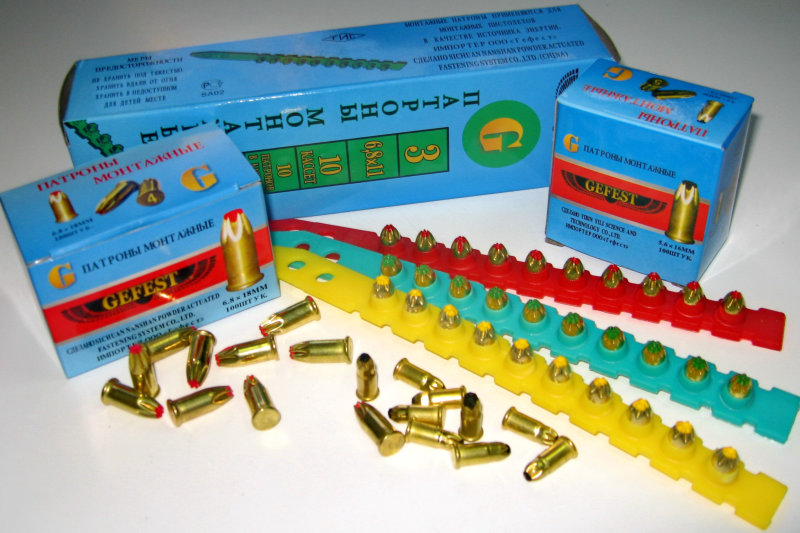

А также монтажные патроны серии Д 1 - Д 5 и патроны в кассетах К 2 – К 6 ( аналог HILTI ) торговой марки «ГЕФЕСТ».
|
|
Пистолет представляет собой изделие промышленного назначения для монтажа строительных конструкций, в котором в качестве источника энергии применяются патроны индустриальные.
Ударно-спусковой механизм – куркового типа размещён в коробке с рукояткой. Взведение боевой пружины производится непосредственно перед выстрелом, воздействующим на курок взводителем посредством рычага спускового.
Принцип действия пистолета основан на использовании энергии пороховых газов, возникающих при сгорании пиросостава патрона индустриального. Энергия пороховых газов воздействует на поршень, который, разгоняясь, совершает поступательное движение вместе с дюбелем, передавая ему свою кинетическую энергию, достаточную для пробития скрепляемых материалов. Регулирование мощности воздействия на дюбель осуществляется путём подбора патрона с соответствующим уровнем мощности.
Конструкция пистолета имеет защиту от случайного выстрела и обеспечивает:
- невозможность производства выстрела:

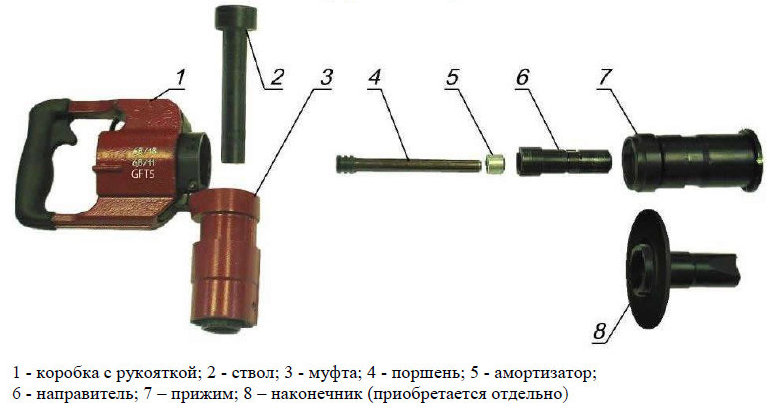

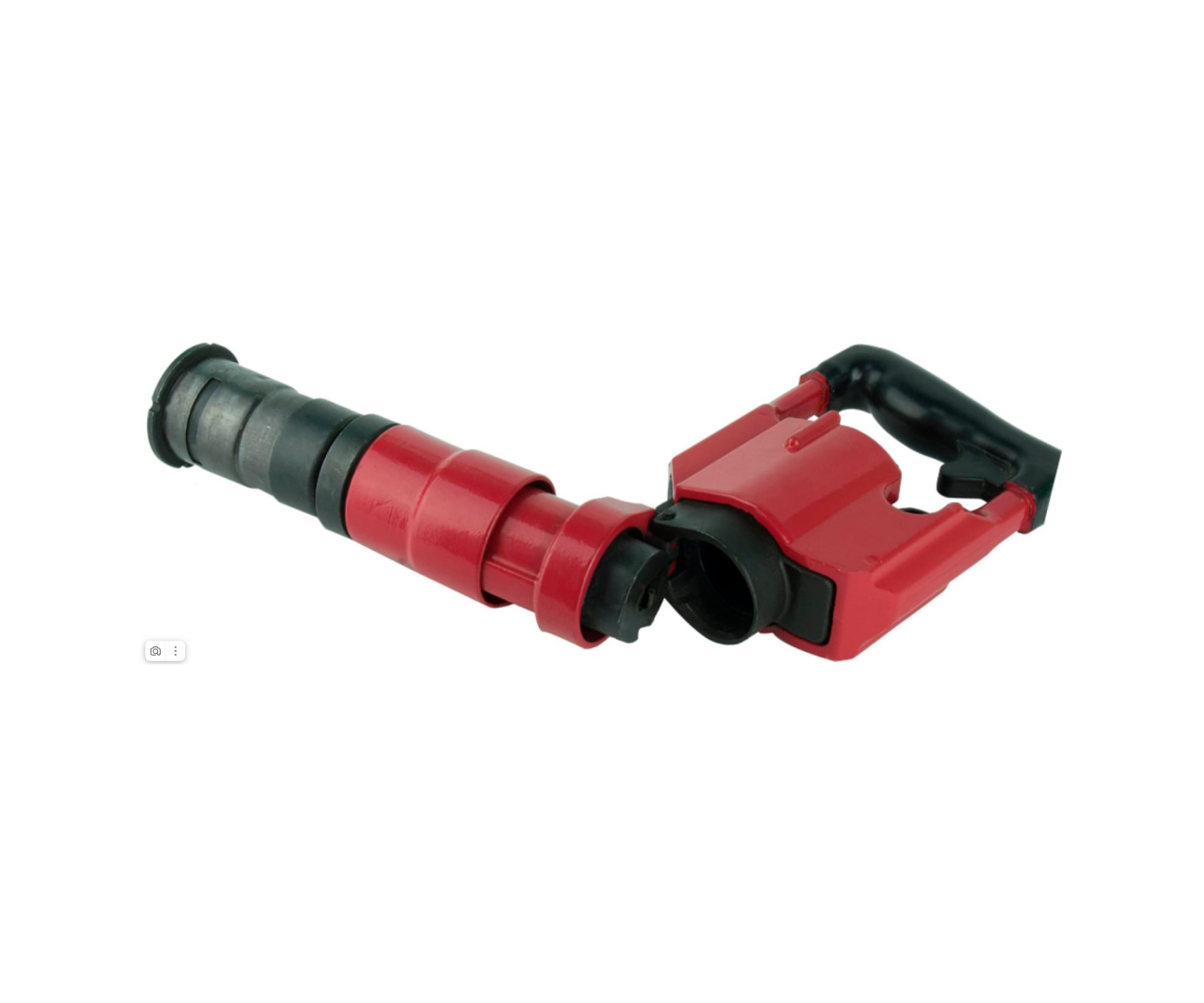

а) при неполностью закрытом пистолете (недовёрнутой муфте 3 в соответствии с рис.2);
б) при полностью закрытом пистолете без прижатия к поверхности пристрелки;
в) при неполностью прижатом пистолете направителем к поверхности пристрелки;
г) при падении пистолета с высоты 1,5 м; - прочность поршня и деталей пистолета при простреле строительной конструкции;
- защиту рабочего, использующего по назначению пистолет, от возможного рикошета дюбеля и поражения разлетающимися частицами материала пристреливаемой детали и строительной конструкции.
