Назначение пистолета

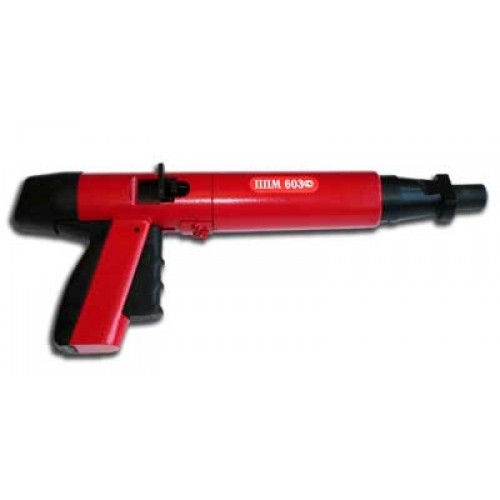

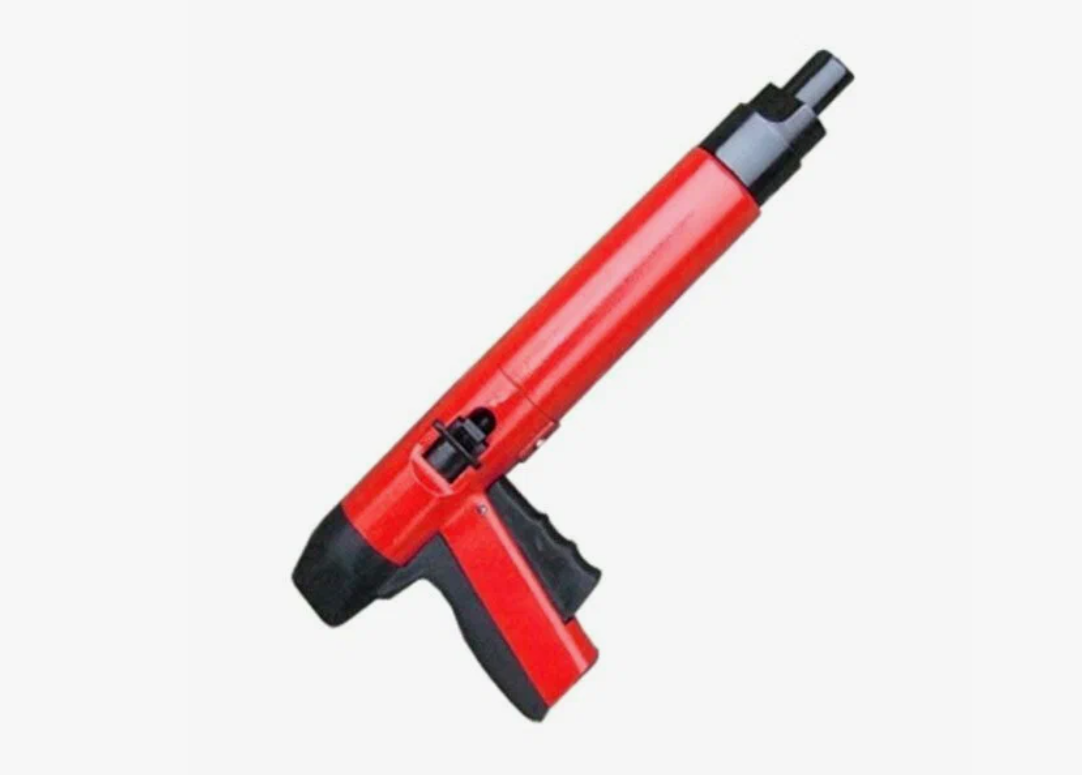

Пистолет монтажный поршневой ПМ-603 предназначен для забивки стальных дюбелей в строительные конструкции, изготовленные из бетона, низкоуглеродистой стали и в кирпичную кладку при креплении к ним строительных элементов, оборудования и инженерных коммуникаций.
Технические характеристики
| Вес | 4 кг |
| Габаритные размеры пистолета | Длина: 382 мм Высота: 53мм Ширина: 155мм |
| Габаритные размеры чемодана | Длина: 400 мм Высота:80 мм Ширина: 280 мм |
| Используемые индустриальные патроны | калибр 6,8 х 18мм |
| Используемые дюбель-гвозди | Диаметр: 4,5 мм Длина: не более 80 мм |
Комплект поставки
| Пистолет монтажный поршневой | 1 шт. |
| Паспорт | 1 шт. |
| Шомпол | 1 шт. |
| Щетка | 1 шт. |
| Масленка | 1 шт. |
| Отвертка | 1 шт. |
| Наушники | 1 шт. |
| Предохранительный кожух | 1 шт. |
Техническое обслуживание
Механизмы пистолета при правильной эксплуатации работают надежно и безотказно.
Задержки при работе и неисправности пистолета, как правило, связаны с выходом из строя деталей поршневой группы (поршень, амортизатор, стопор), которые необходимо заменить на запасные.
Продолжительность службы пистолета в значительной степени зависит от правильности подбора патрона и дюбеля к соответствующему строительному основанию и тщательности ухода за пистолетом. Поэтому в конце каждого дня эксплуатации, а так же в случае задержек в работе, производите разборку пистолета, осмотр и смазку.
Приступая к разборке, прежде всего убедитесь, что он не заряжен.
|
|
- Во время работы должны использоваться индивидуальные средства защиты: очки, противошумные наушники, каска, перчатки;
- При работе в помещении должна быть обеспечена необходимая вентиляция, исключающая опасную концентрацию в воздухе окиси углерода и окиси азота, содержащихся в пороховых газах;
- Должны быть приняты меры для исключения нахождения посторонних людей в зоне пристрелки, в том числе с обратной стороны закрепляемой поверхности;
- Заряжать пистолет патроном непосредственно у места забивки дюбеля;
- Исключать любые повреждения патрона при заряжании;
- При перерывах в работе пистолет должен быть разряжен;
- Заряжать сначала дюбель, затем патрон;
- Учитывая возникающую при выстреле отдачу пистолета, необходимо перед выстрелом занять устойчивое положении, при выстреле надежно удерживать рукоятку пистолета, прижимая пистолет к пристреливаемой детали, при работе использовать только устойчивые и прочные основания;
- Для защиты от возможного рикошета дюбеля и разлета частиц материала пристреливаемой и строительной конструкций пистолет должен использоваться только с предохранительным кожухом, создающим зону безопасности;
- Перед разборкой и техническим обслуживанием пистолета необходимо вынуть патрон и дюбель из пистолета.
Запрещается:
- Применять пистолет не по назначению;
- Упрощать или изменять конструкцию пистолета;
- Направлять выходное отверстие направителя пистолета на себя или других людей, независимо от того, заряжен пистолет или нет;
- Производить выстрел без дюбеля или в пустоту;
- Добивать не полностью забитый дюбель вторым выстрелом;
- Производить работу с пистолетом во взрыво- и пожароопасных помещениях;
- Работать неисправным пистолетом;
- Ударять по патрону или досылать его в патронник-экстрактор твердым предметом;
- Производить забивку дюбелей из пистолета, расположенного не перпендикулярно у поверхности строительной конструкции;
- Забивать дюбели в стальные конструкции, твердость которых выше твердости дюбелей;
- Производить забивку дюбеля близко к краю строительной конструкции (для железо-бетонных конструкций — 60 мм., стальных конструкций — 10 мм.);
- Пристреливать стальные детали к строительной конструкции, если зазор между ними более 5 мм;
- Забивать дюбели в хрупкие (керамику, чугун и т.п.) и твердые основания (гранит, базальт, закаленную сталь);
- Ослаблять прижатие пистолета к поверхности и перезаряжать его ранее, чем через 3 минуты после спуска ударника, если выстрела не произошло;
- Оставлять пистолет и патроны без надзора.
