Замки выравнивающие

Замки выравнивающие

Выравнивающие замки (или как их еще называют - замки крабы, в связи со схожестью по форме) применяются в качестве крепежного элемента при монтаже стальной и алюминиевой опалубки. Данные замки могут использоваться в качестве удлиненных и универсальных замков. Выравнивающий замок устанавливается на каркас двух опалубочных щитов, а затем при помощи молотка забивается клин, который стягивает лапки замка и надежно соединяет щиты опалубочной системы.

Такие замки имеют широкий диапазон применения: ними можно фиксировать щиты опалубки даже при наличии между ними вставки, толщиной до 150 мм, а также выравнивать поверхности щитов в одну линию, заменяя тем самым выравнивающий ригель.

При демонтаже опалубки стоит несколько раз ударить молотком по клину замка в обратном направлении. Тогда замок выравнивающий можно легко раздвинуть и снять с каркаса опалубочной конструкции.

1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ реализует такие виды выравнивающих замков:

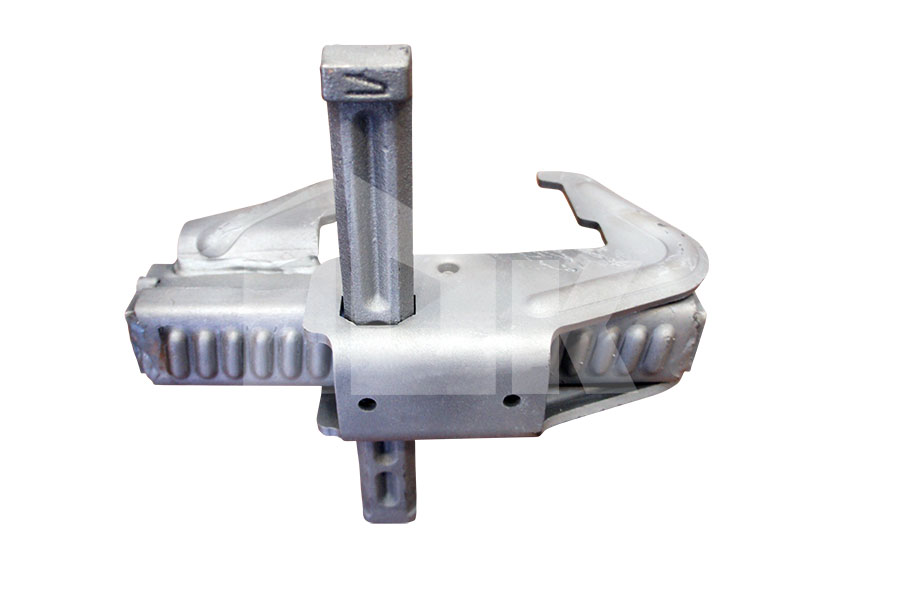

  • замок выравнивающий окрашенный

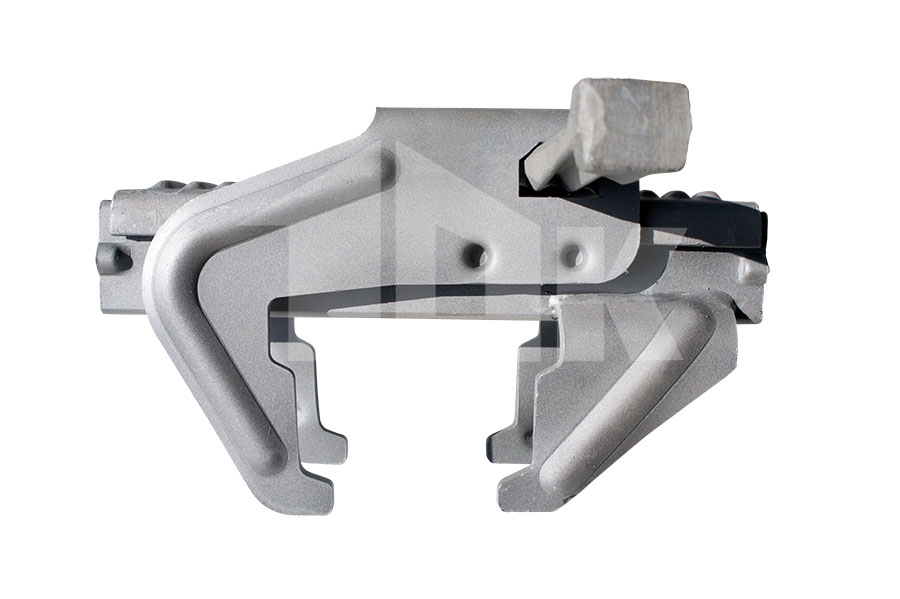

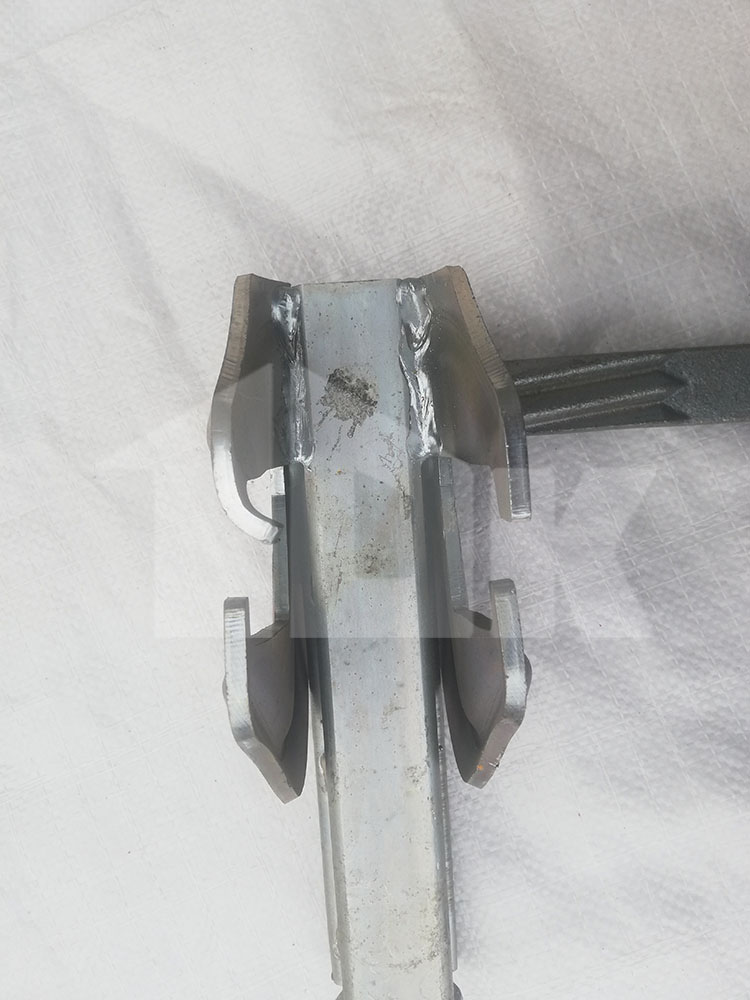

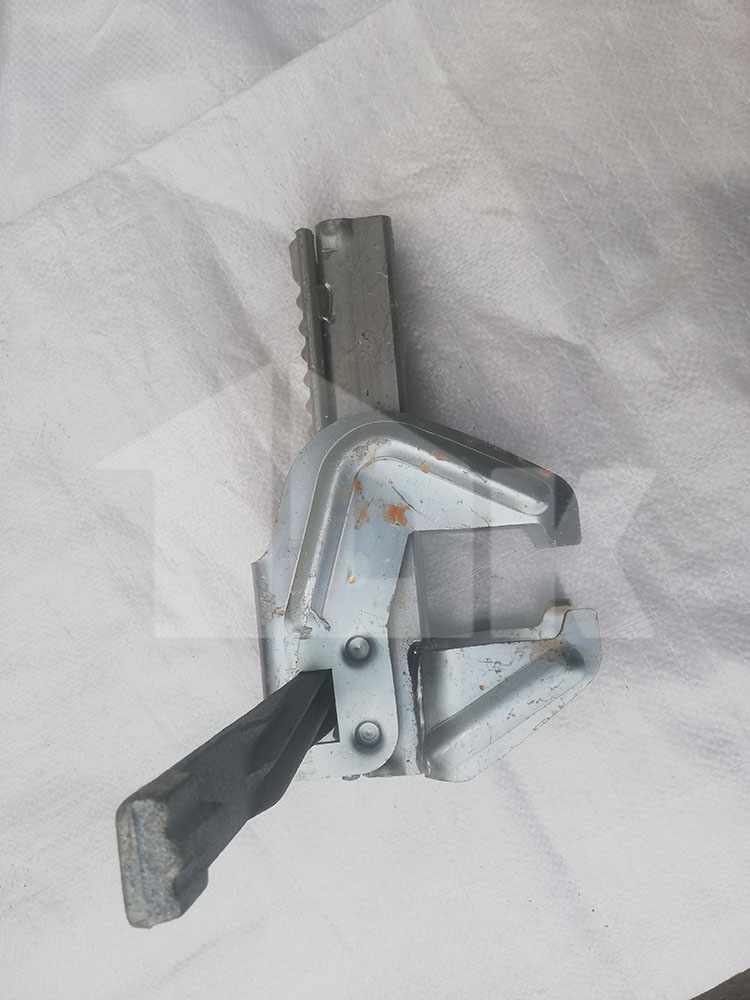

Фото 1424: выравнивающий окрашенныйФото 1425: выравнивающий окрашенный

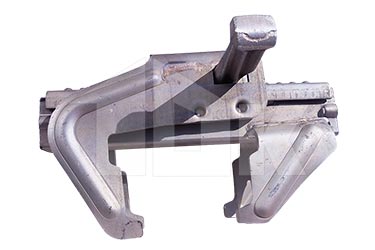

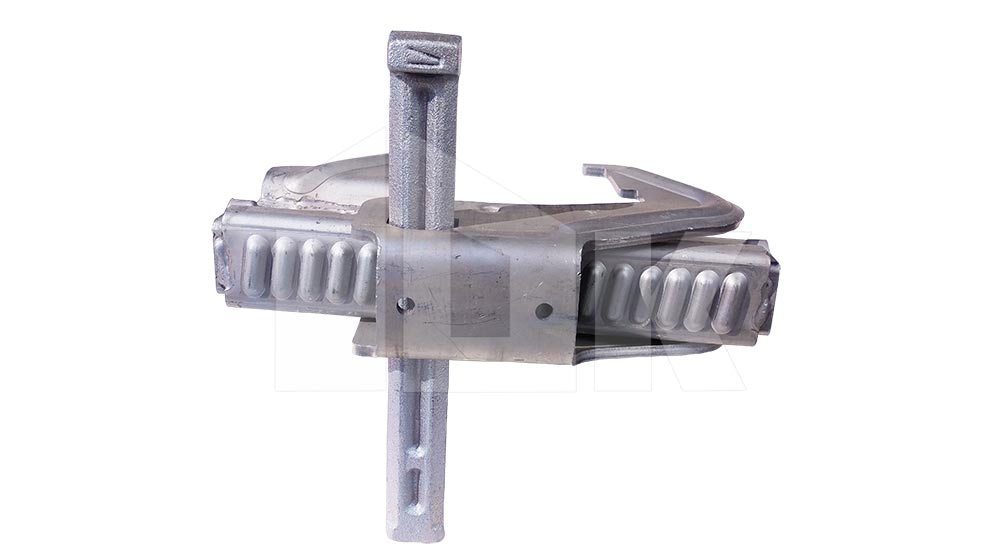

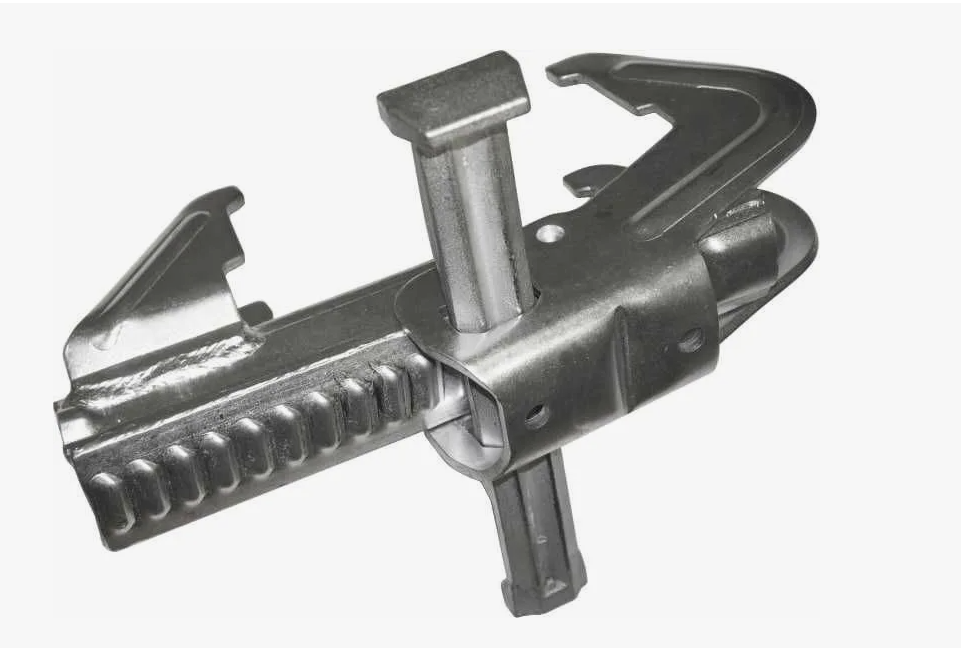

  • замок выравнивающий оцинкованный с ушком

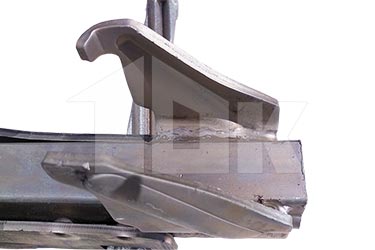

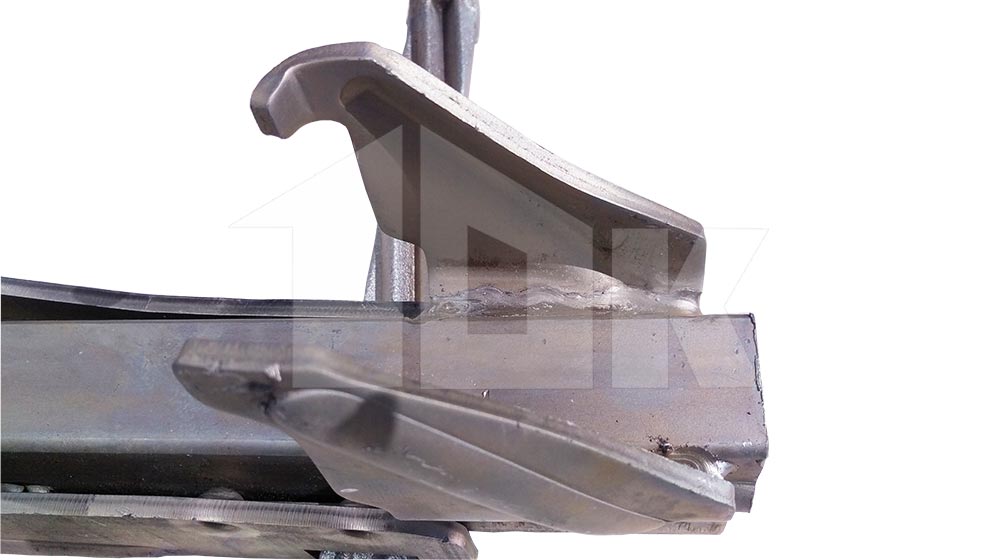

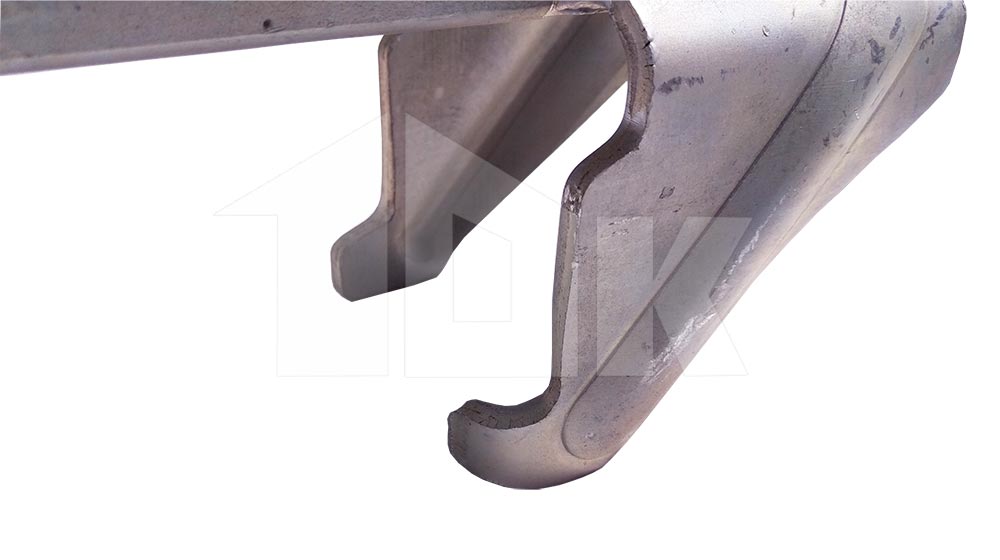

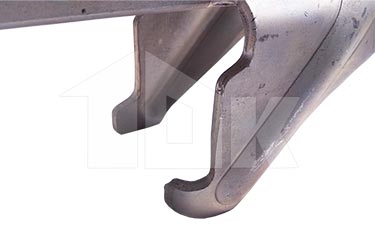

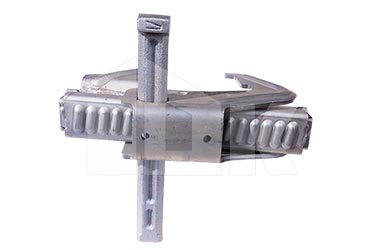

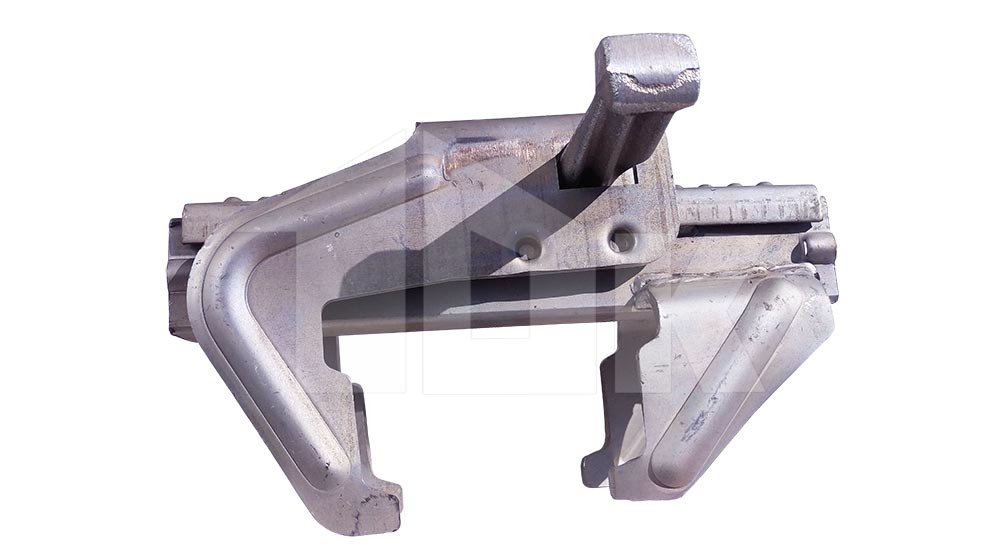

Фото 1426: оцинкованный с ушкомФото 1427: универсальный оцинкованный с ушком

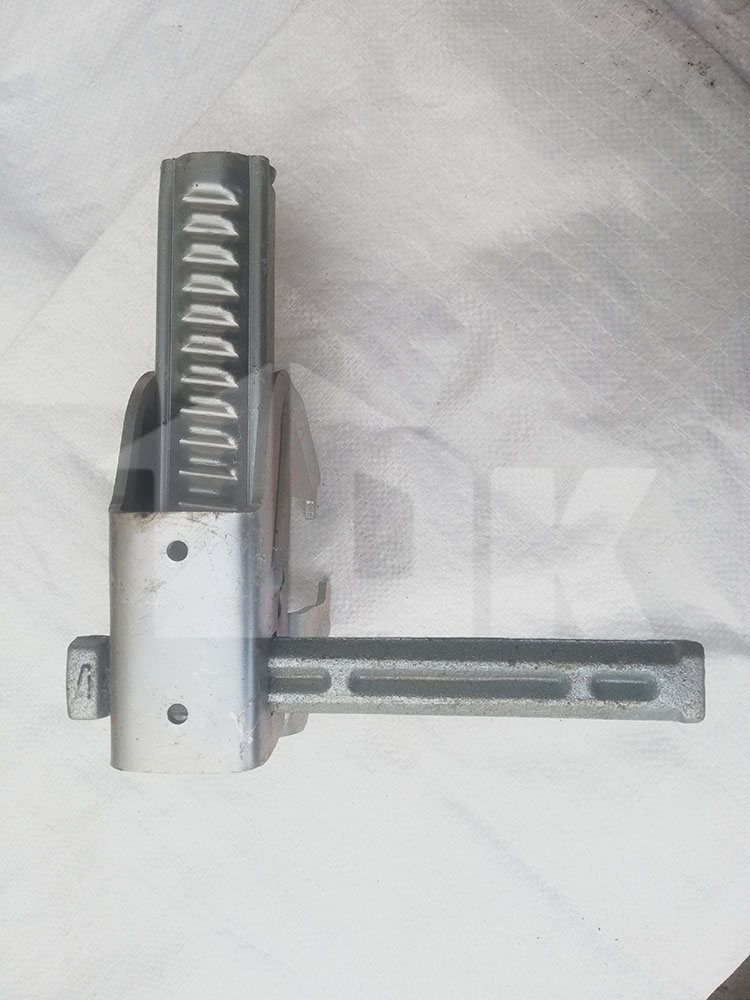

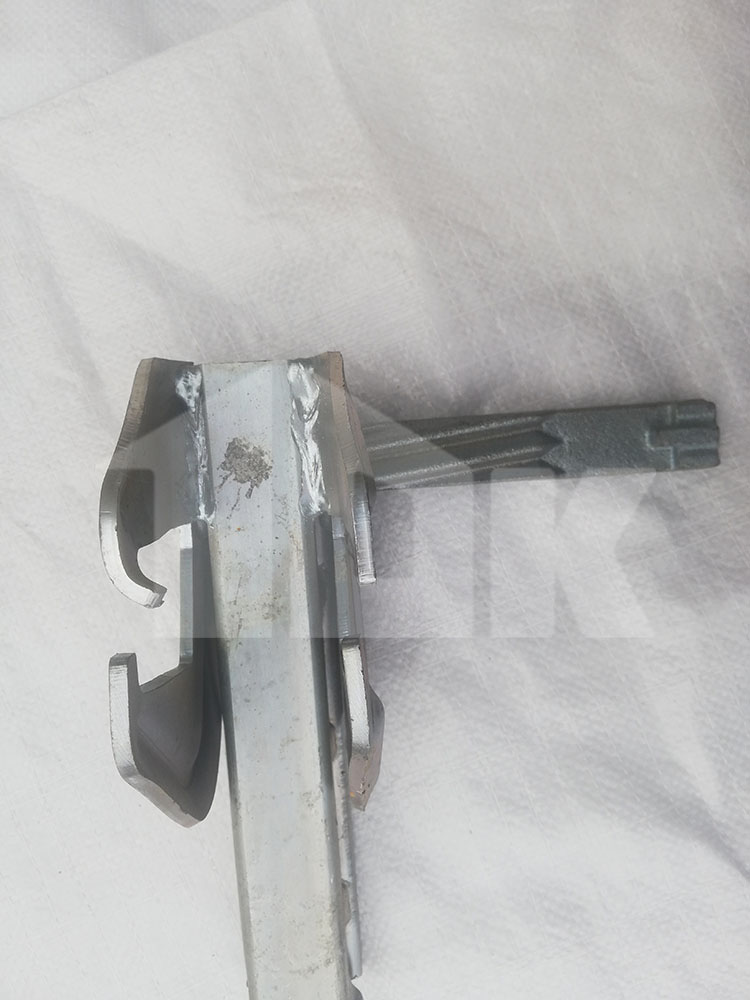

Фото 1428: универсальный оцинкованный с ушкомФото 1429: универсальный оцинкованный с ушком

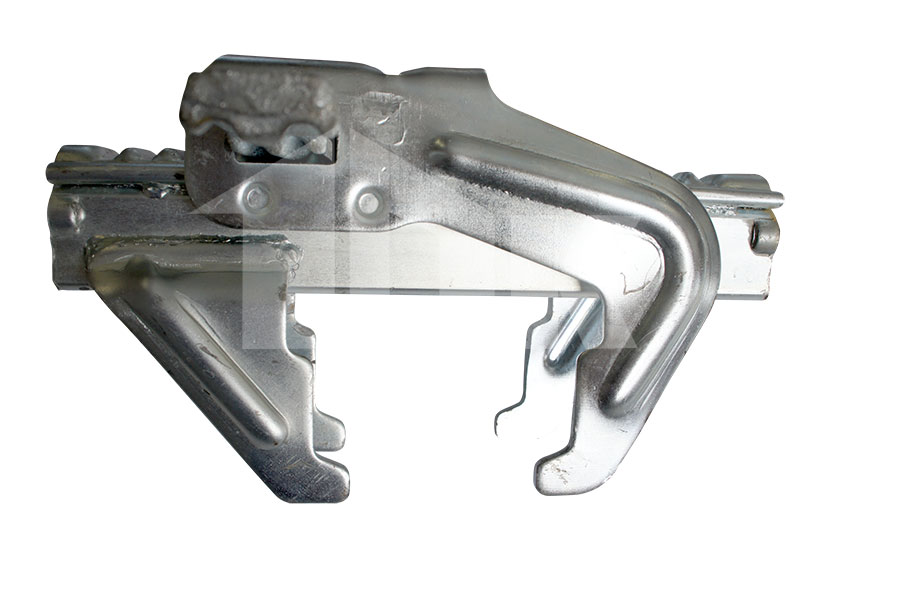

  • замок ГАММА выравнивающий оцинкованный – используется для скрепления и выравнивания опалубочных щитов ГАММА, КАСКАД, ЭКОФОРМ. Оцинкованная поверхность замка существенно продлевает сроки его эксплуатации и хранения.

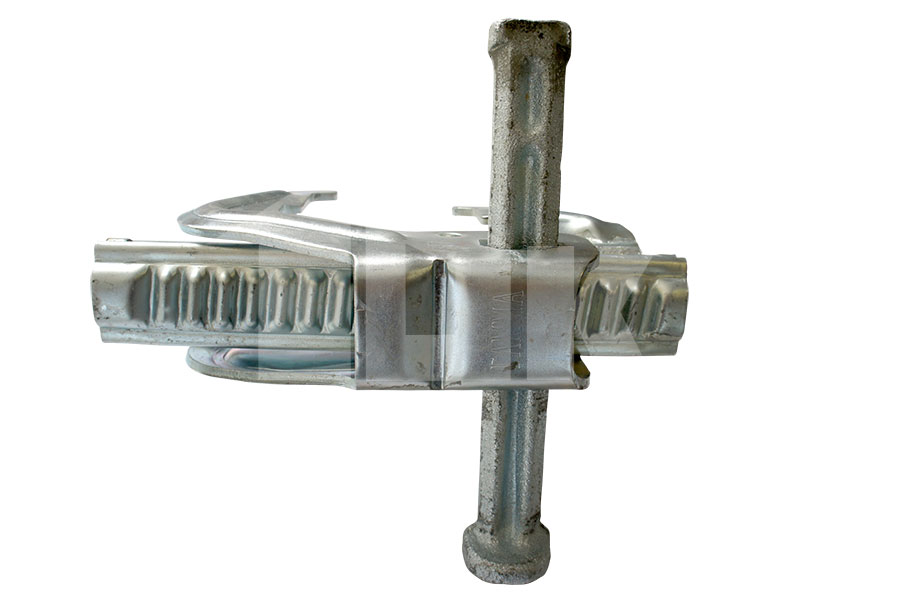

Фото 1430: выравнивающий оцинкованный ГаммаФото 1431: выравнивающий оцинкованный Гамма

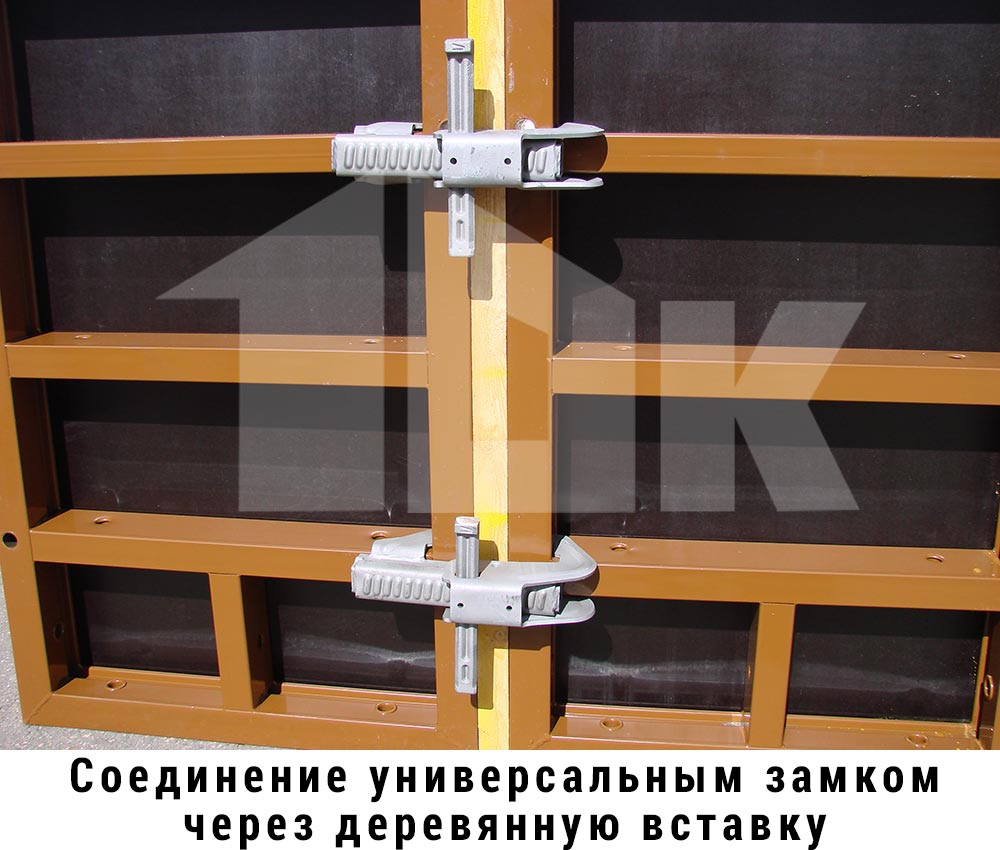

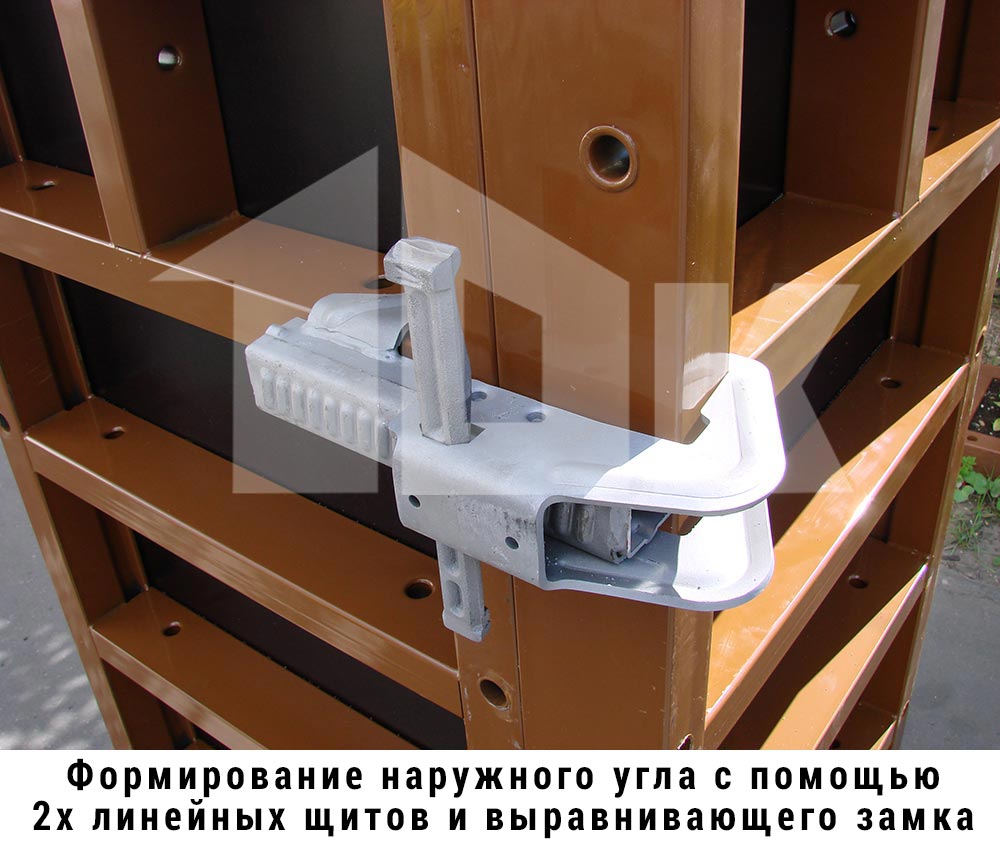

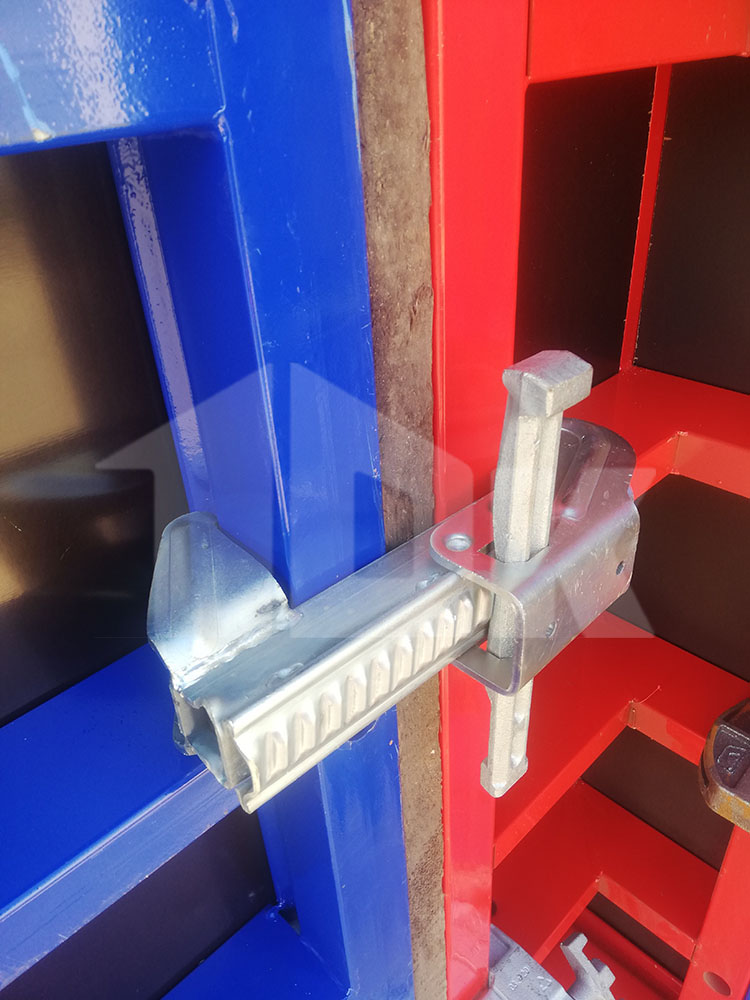

Крепление замковКрепление щитов через вставкуФормирование наружного угла

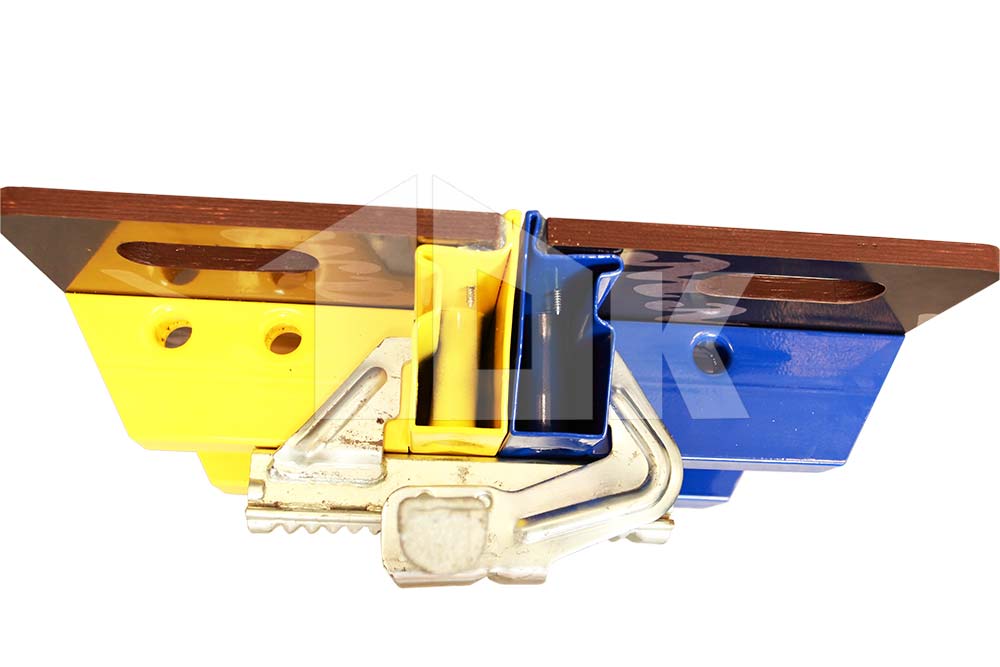

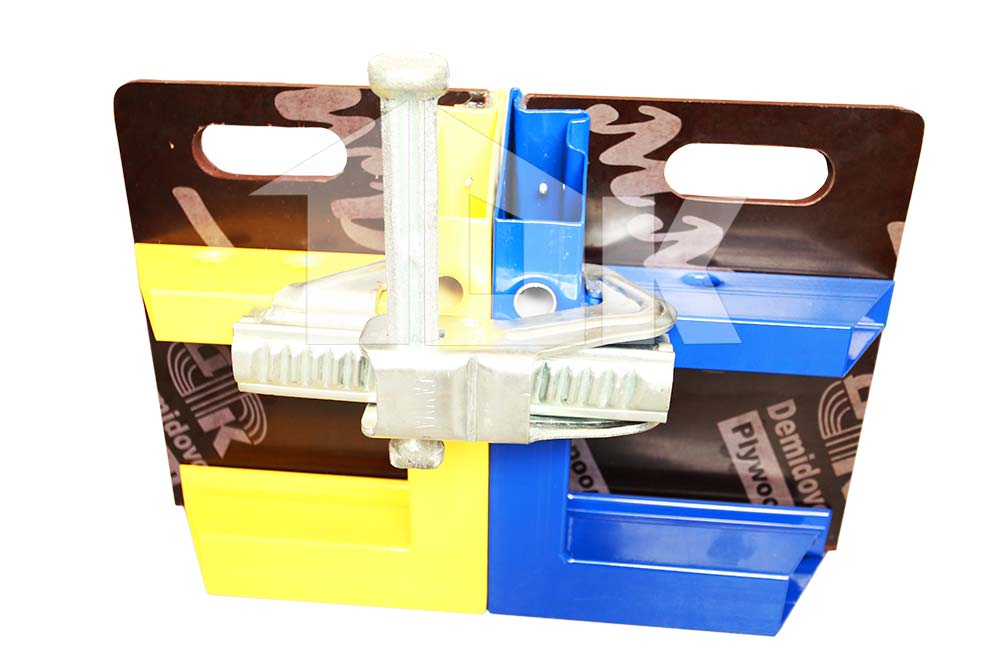

Опалубочные щиты Гамма и Каскад надежно стыкуются между собой при помощи универсального замка Гамма.

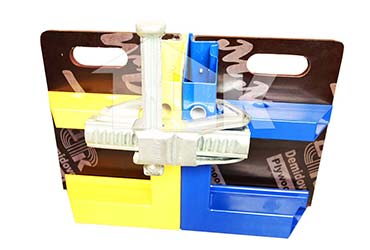

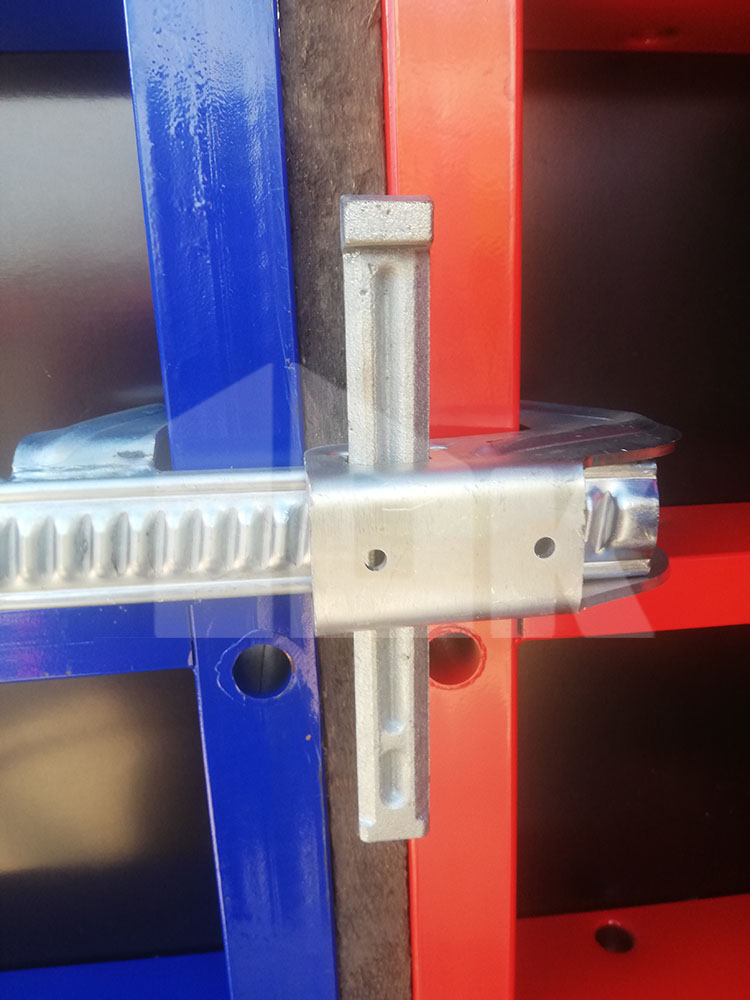

Соединение двух щитовФиксация щитов

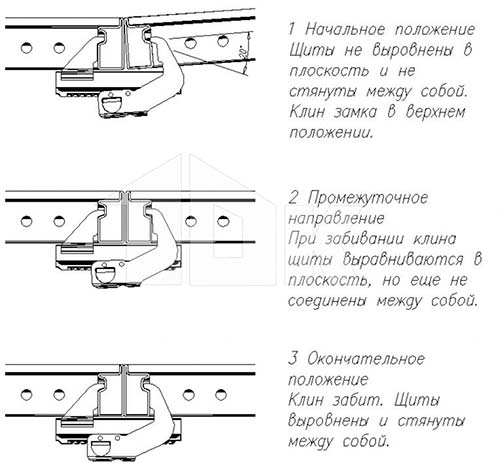

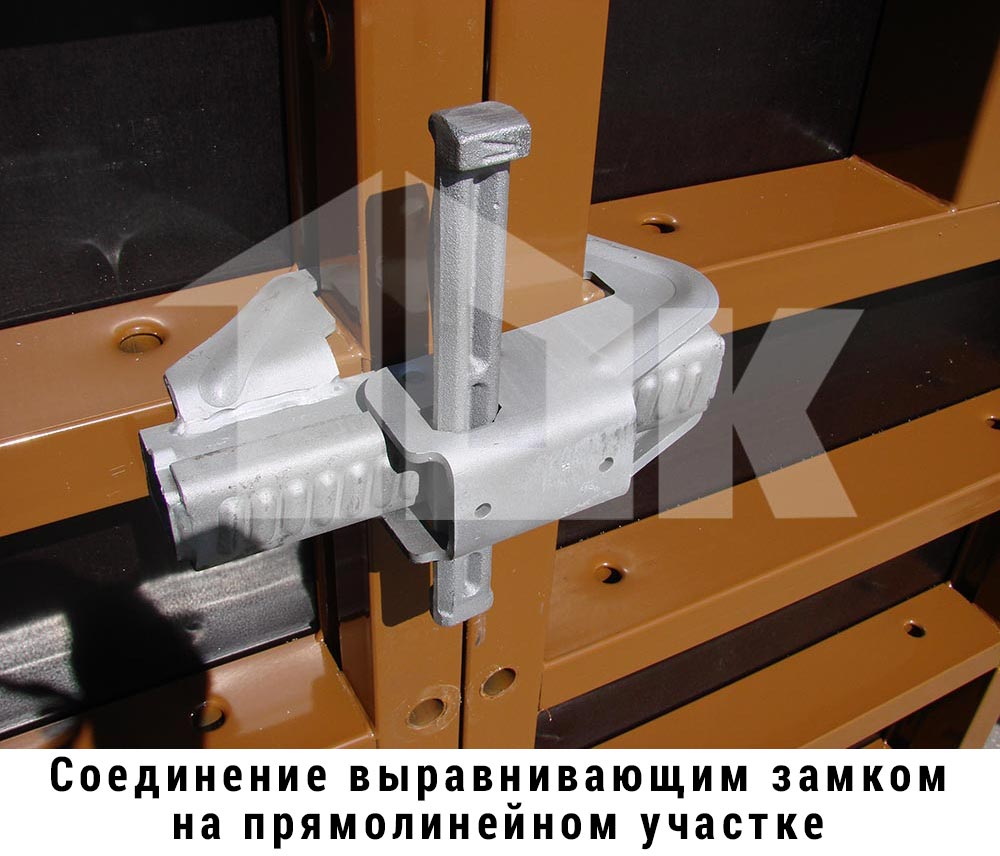

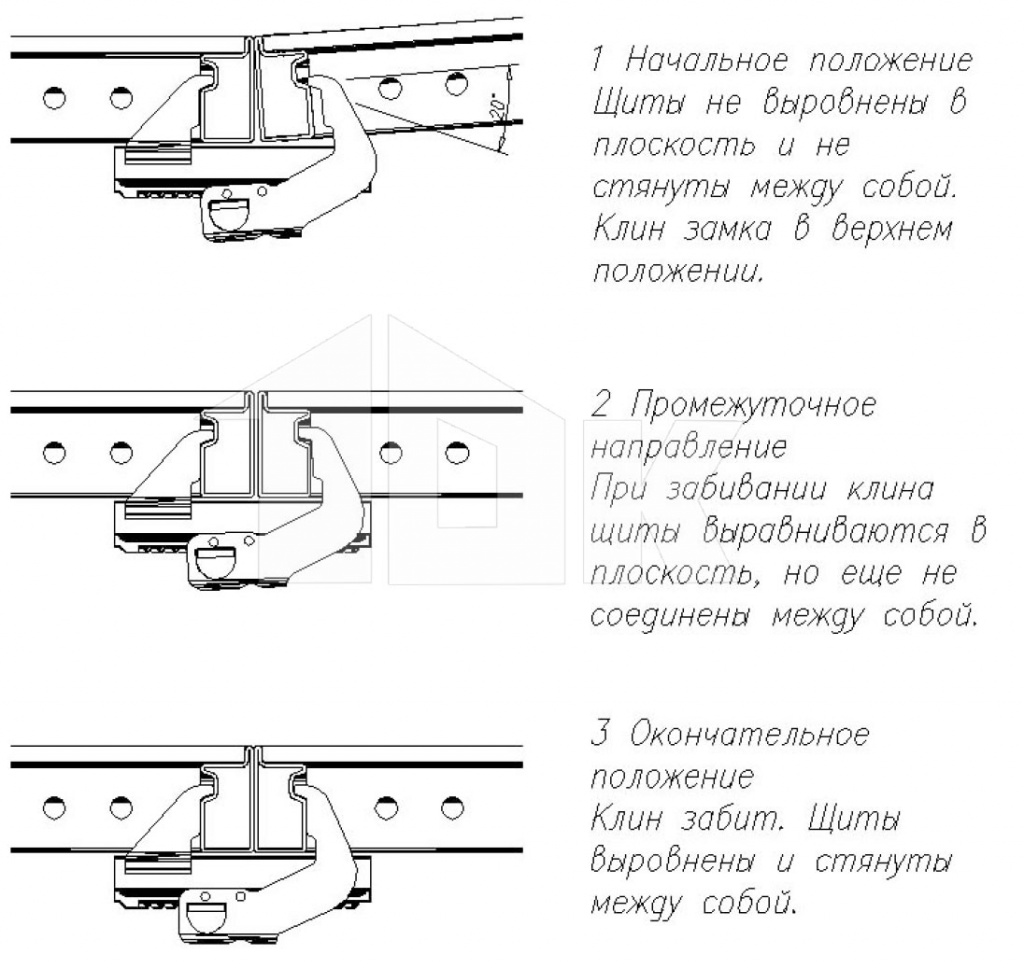

Схема применения выравнивающих замков

Схема применения
