Стяжные винты и гайки

Стяжные винты и гайки

Неотъемлемыми крепежными элементами опалубочных систем являются стяжные винты, шайбы и гайки. В ассортименте 1-Й ОПАЛУБОЧНОЙ КОМПАНИИ Вы обязательно найдете нужный вид крепежа.

Гайки

Для закрепления стяжного винта и прочной стяжки опалубочных щитов обязательно используются гайки, которые легки в использовании при монтаже и демонтаже щитов опалубки.

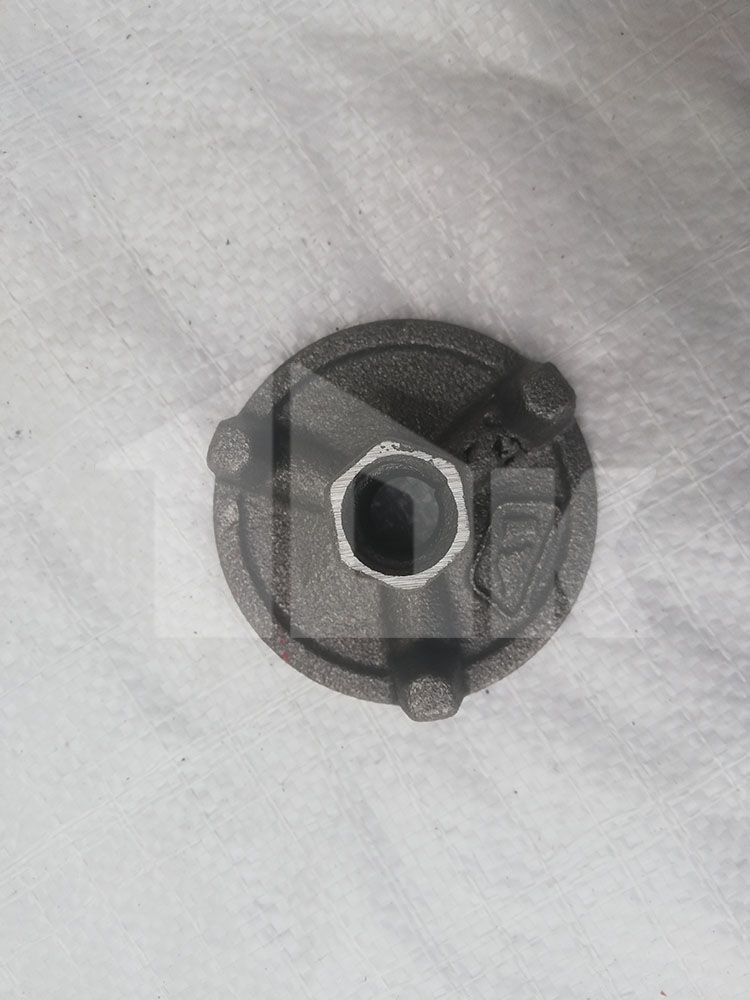

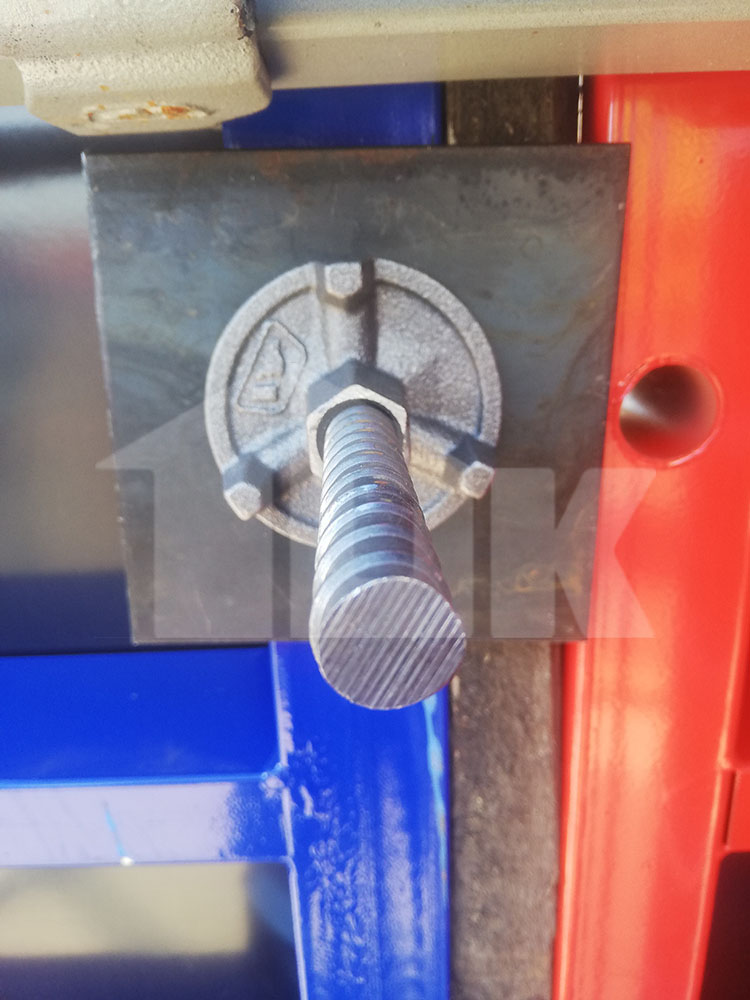

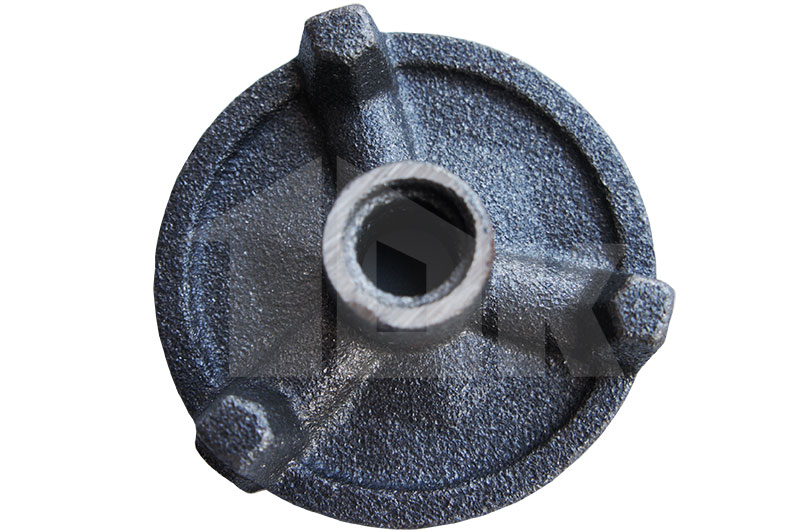

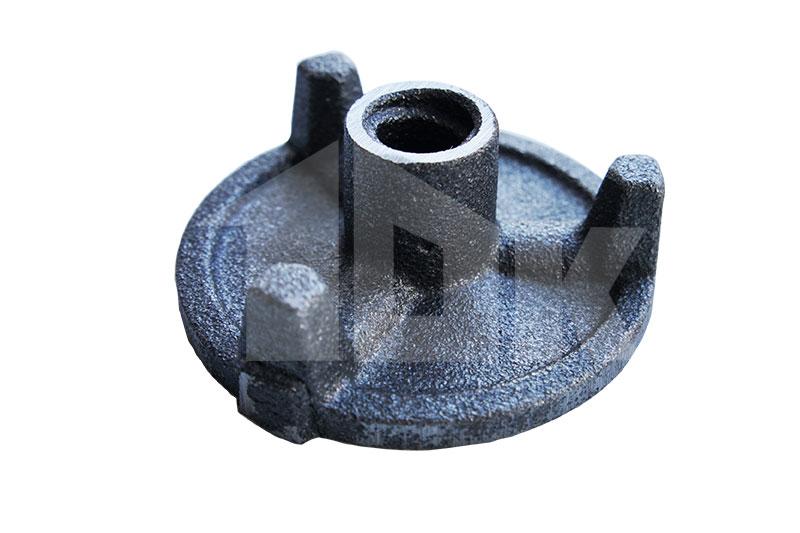

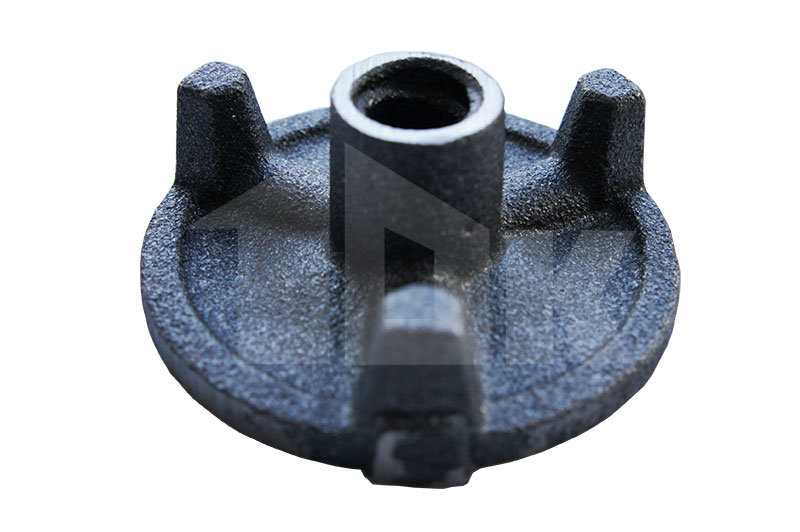

Гайка трехрожковая d90

Фото 1438: трехрожковая - диаметр 90 Фото 1439: трехрожковая - диаметр 90 Фото 1440: трехрожковая - диаметр 90

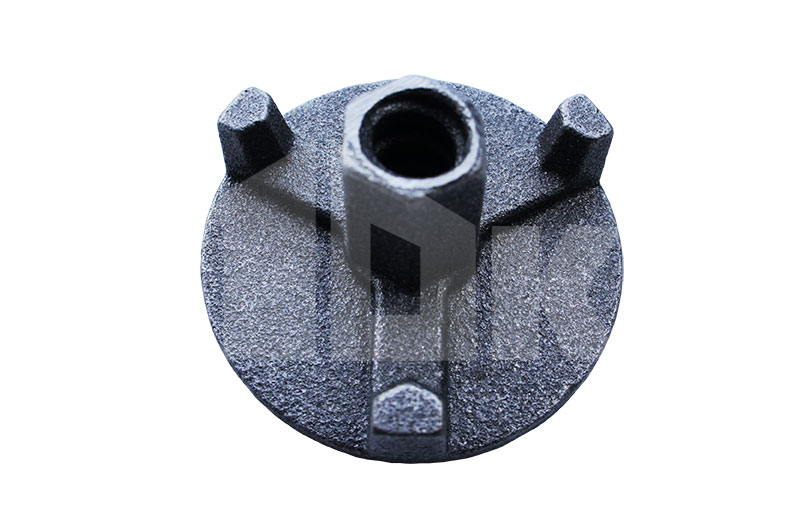

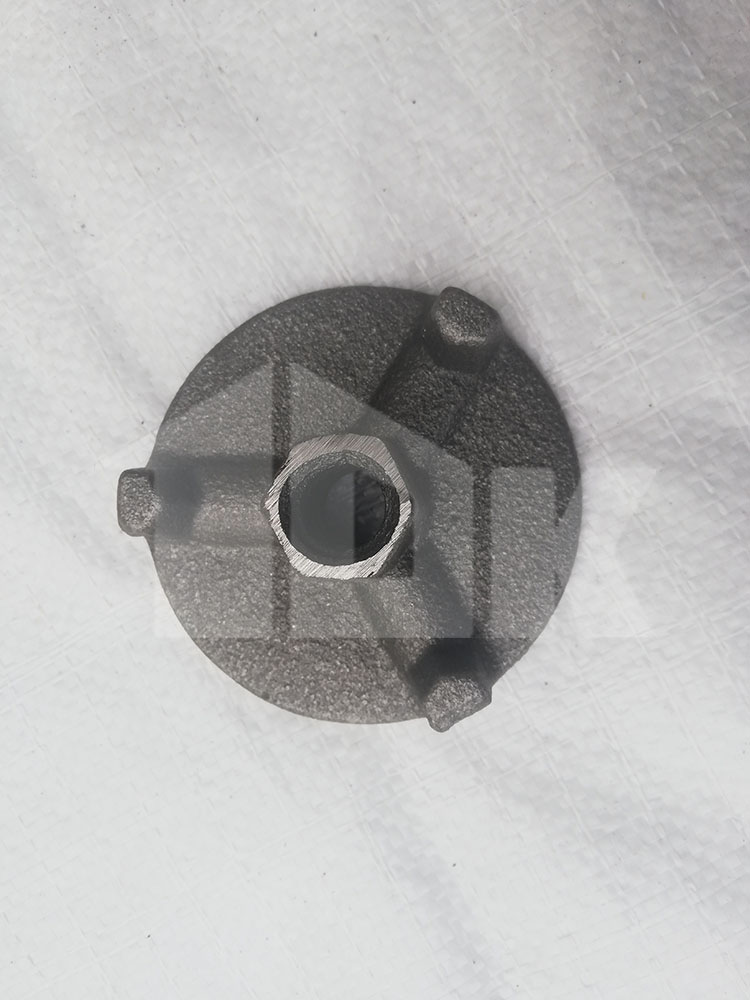

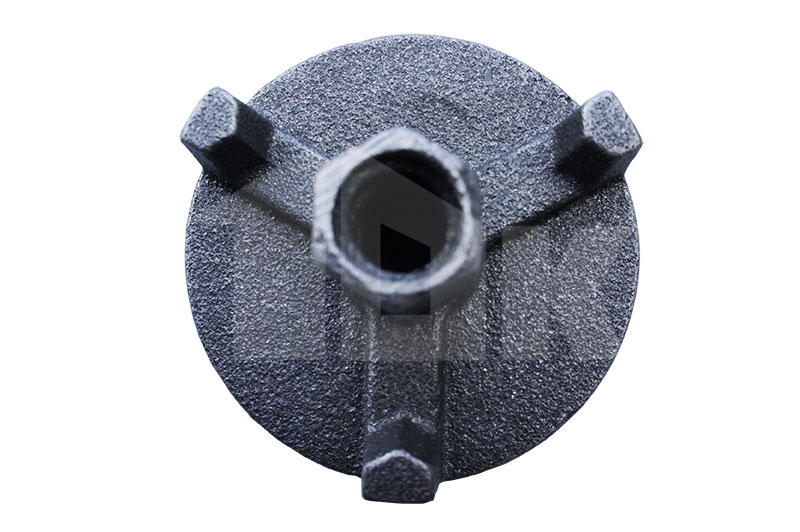

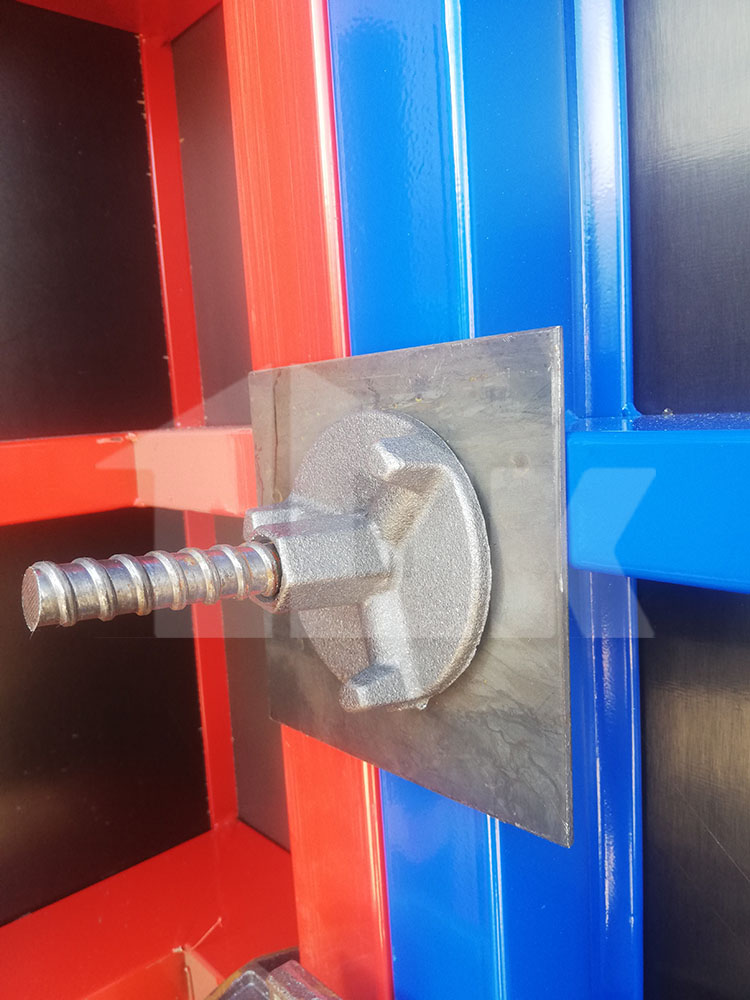

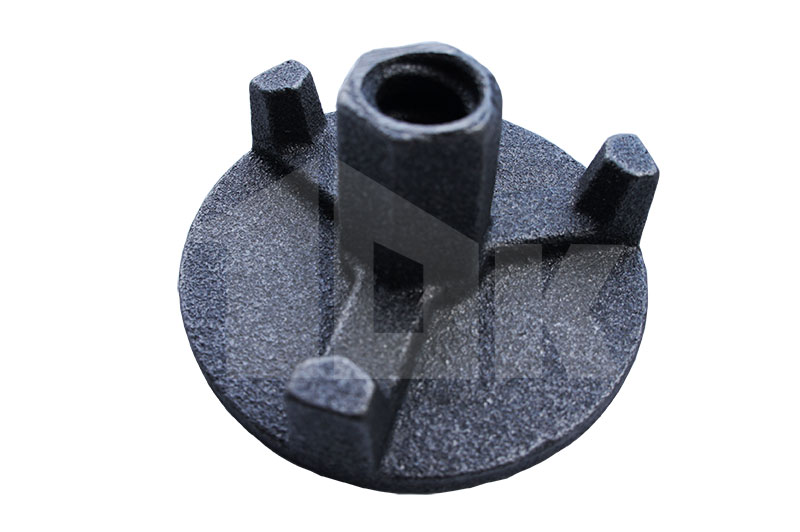

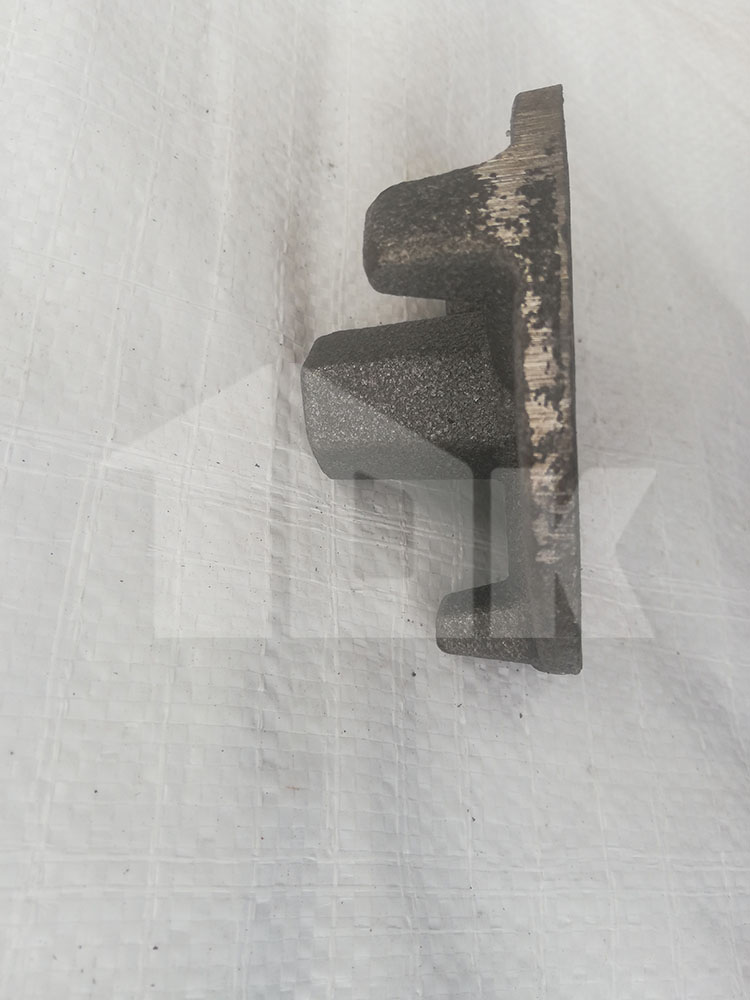

Гайка трехрожковая d100

Фото 1441: трехрожковая - диаметр 100 Фото 1442: трехрожковая - диаметр 100 Фото 1443: трехрожковая - диаметр 100

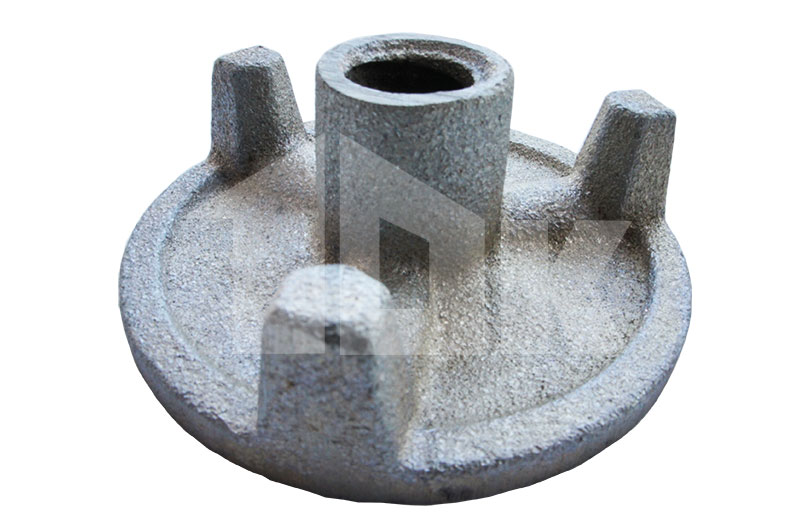

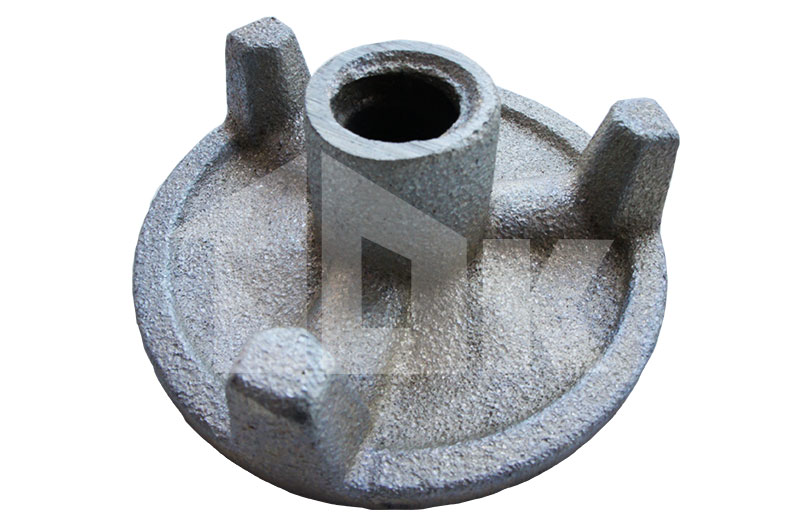

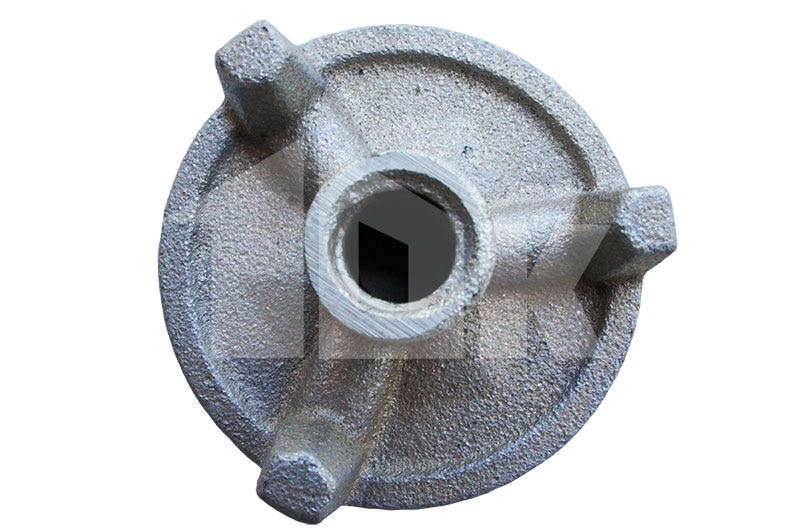

Гайка трехрожковая оцинкованная (d90) – применяется для надежного фиксирования и удержания в проектном положении параллельно установленных щитов опалубки.

Фото 1444: трехрожковая оцинкованная (д90) Фото 1445: трехрожковая оцинкованная (д90) Фото 1446: трехрожковая оцинкованная (д90)

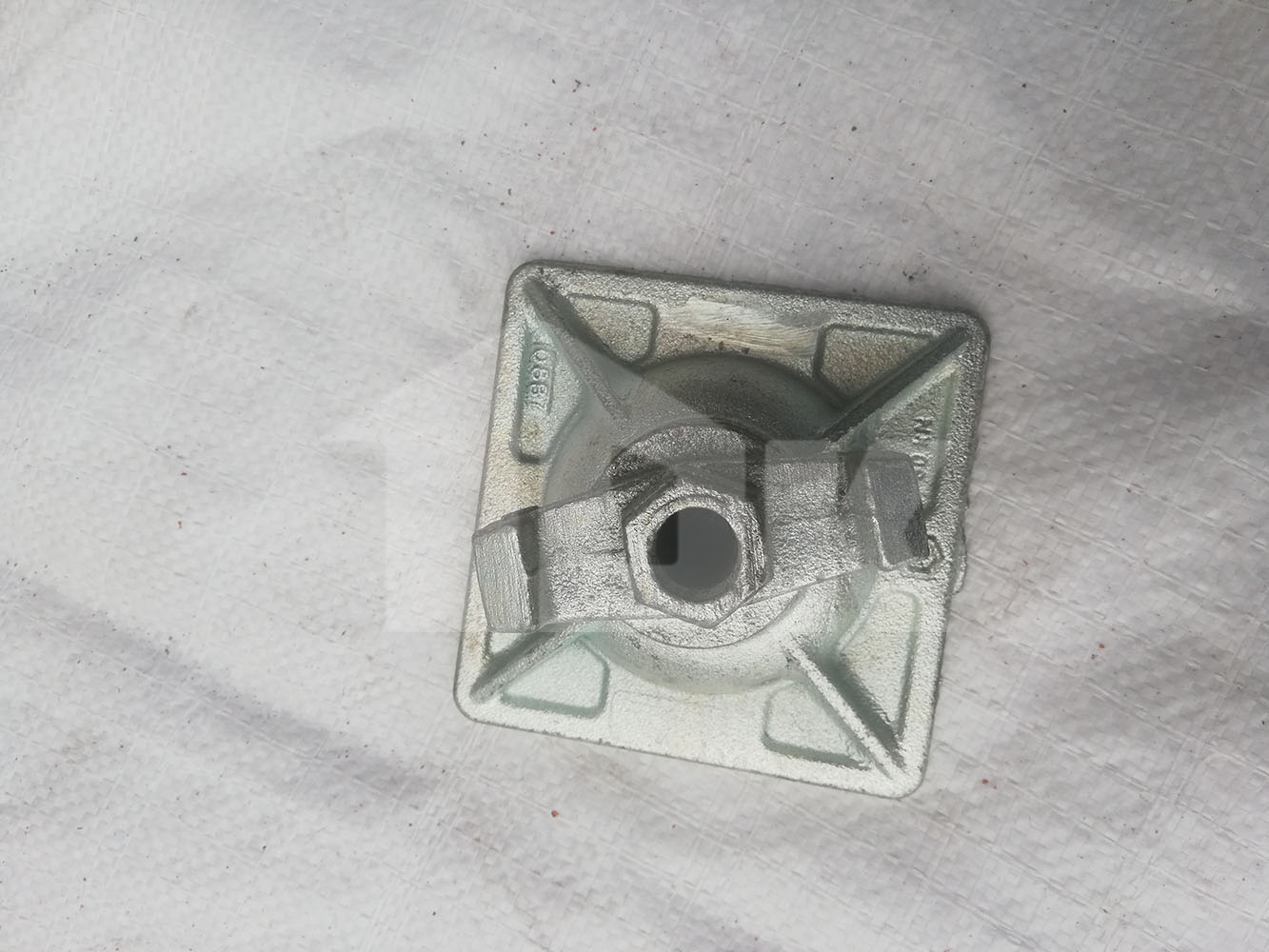

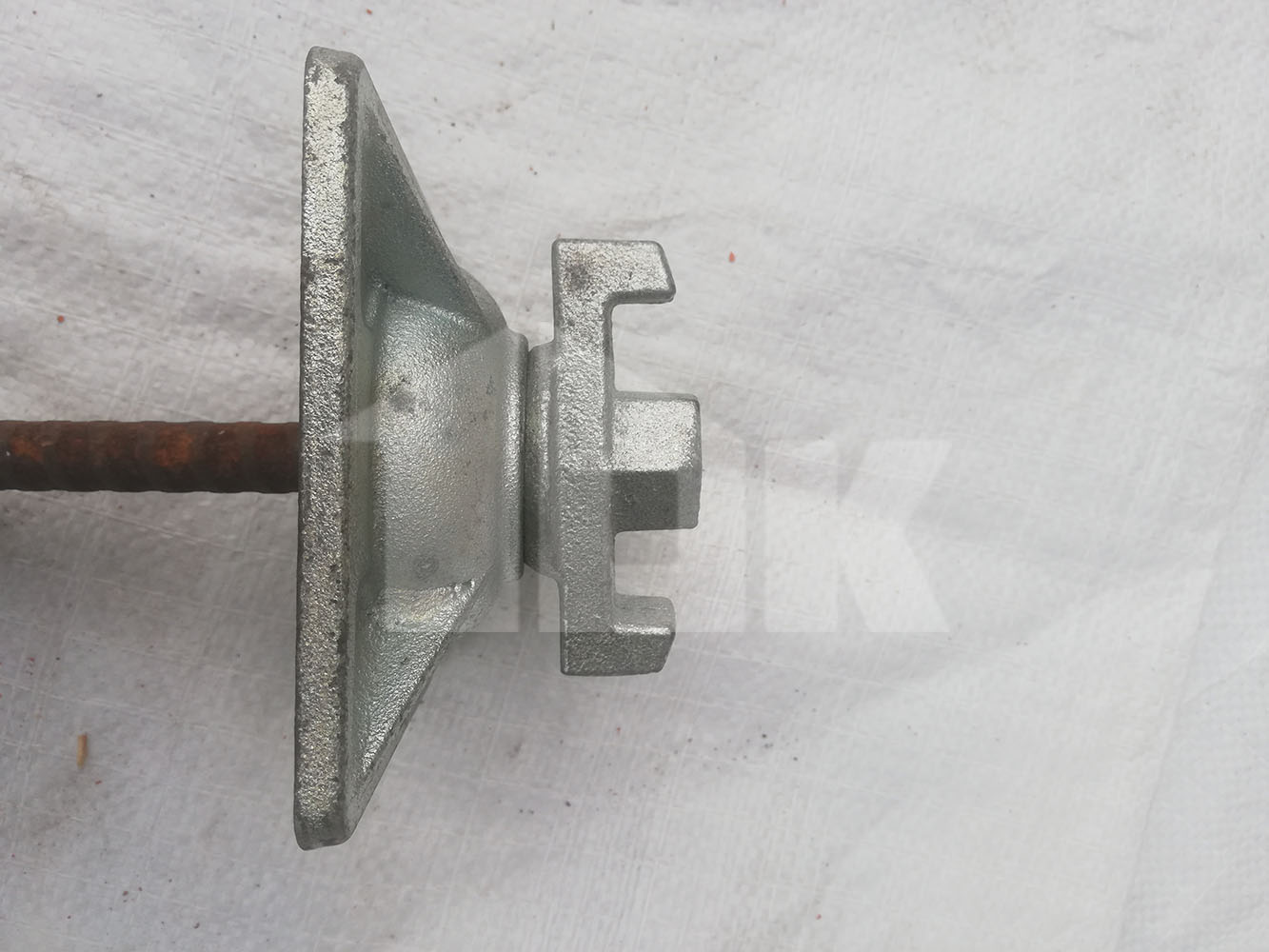

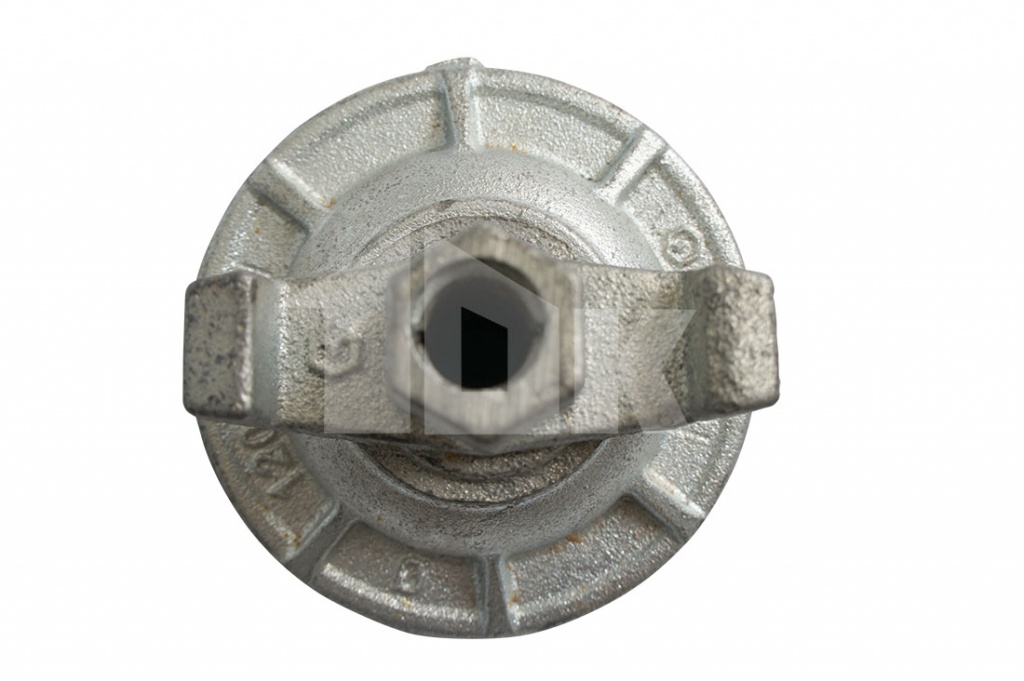

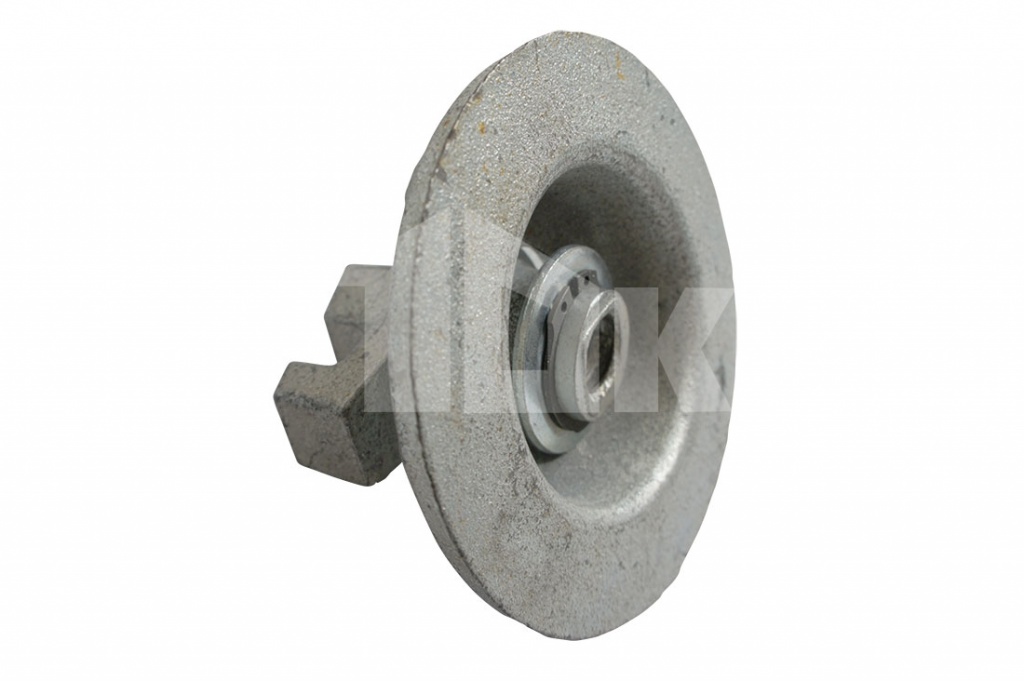

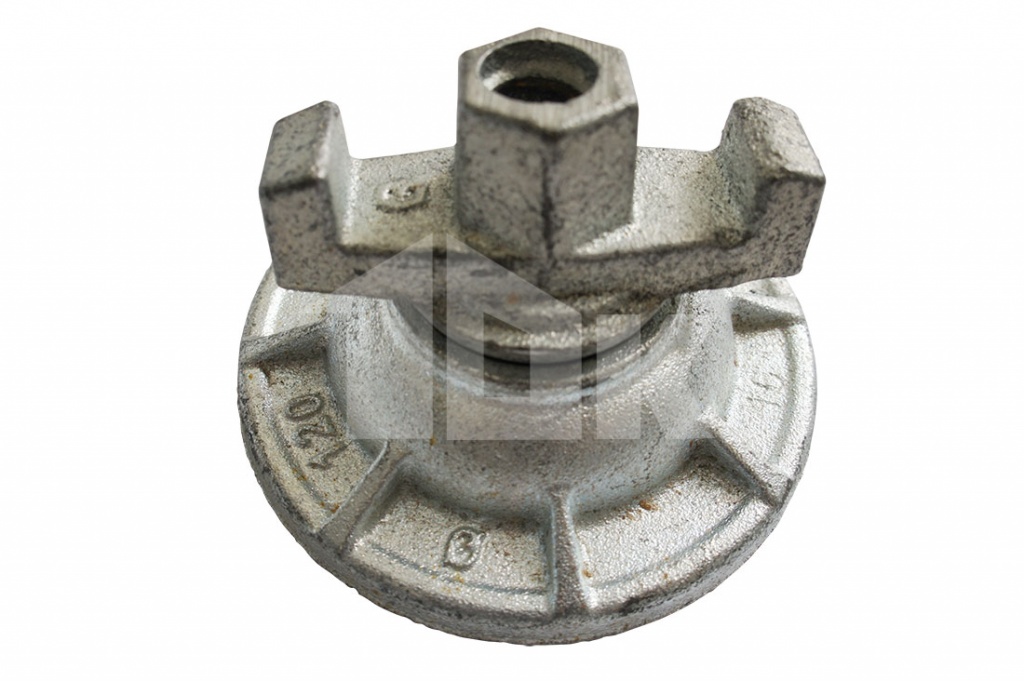

Гайка с шарнирной плитой – оцинкованная шарнирная гайка, имеющая опорную плиту. Предназначена для закрепления щитов опалубки под установленным углом.

Фото 1447: с шарнирной плитойФото 1448: с шарнирной плитойФото 1449: с шарнирной плитой

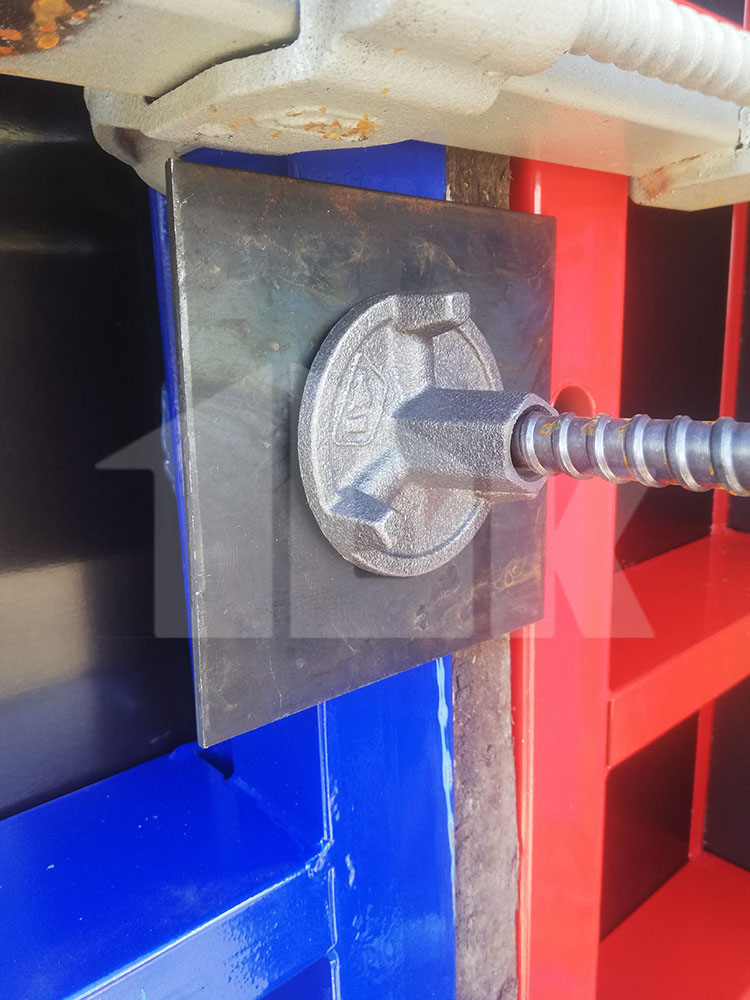

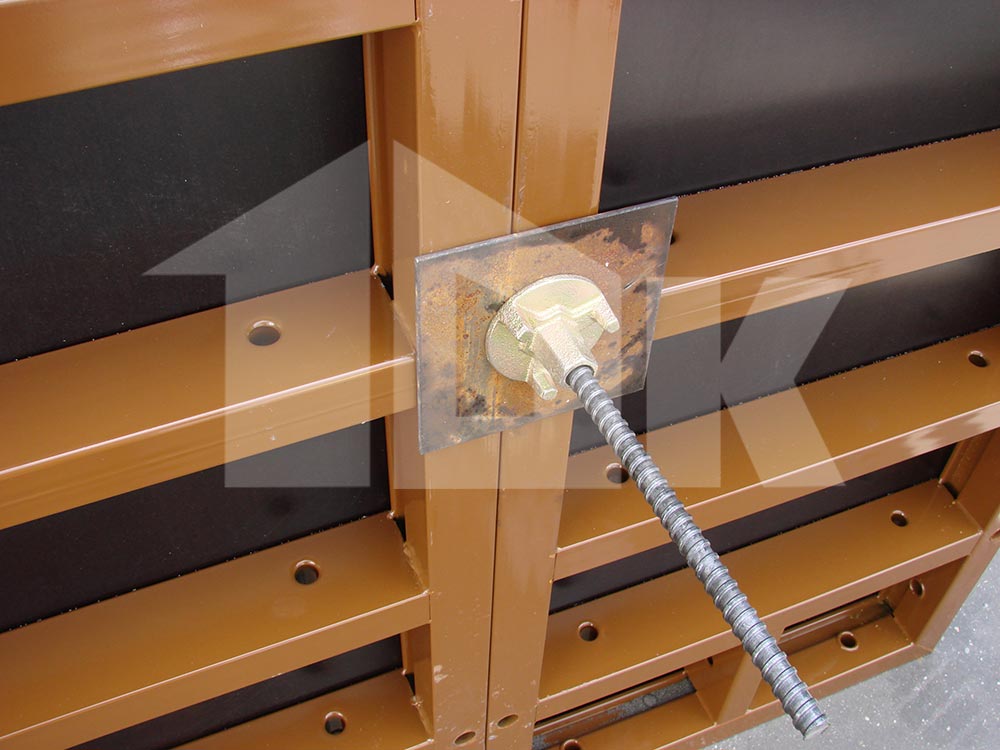

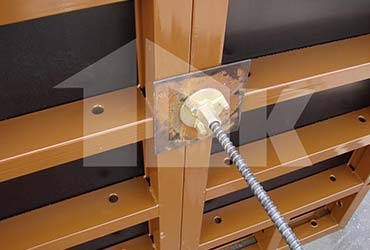

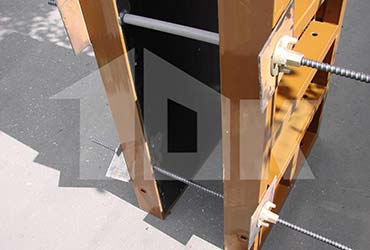

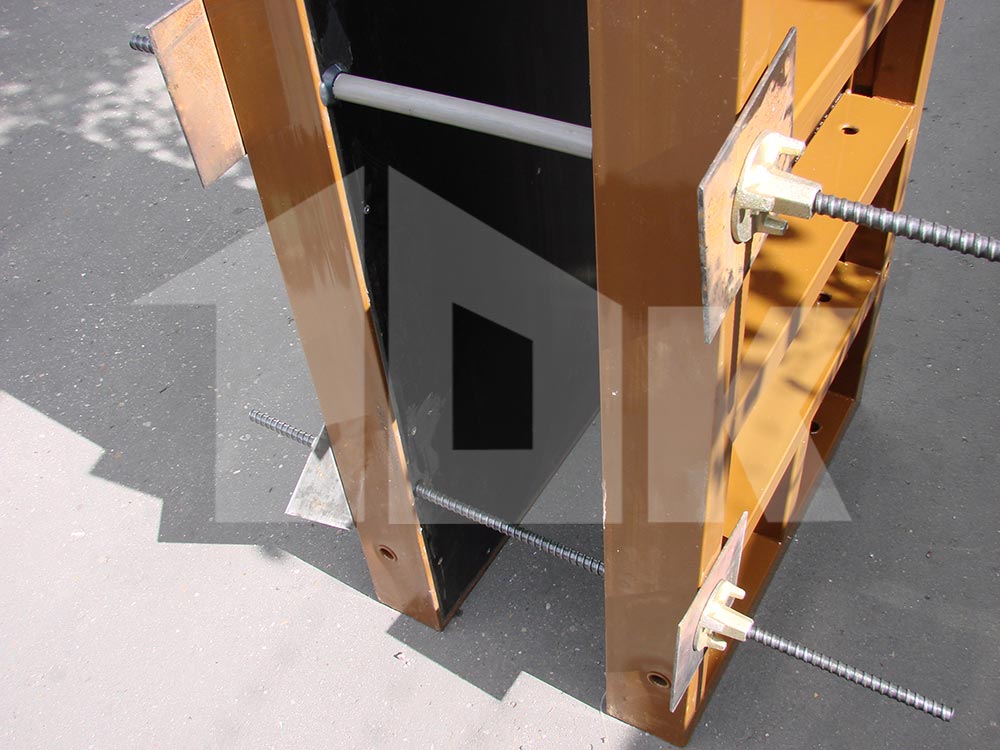

Фото 1450: правильное использование комплекта стяжекФото 1451: фиксация щитов при помощи стяжек

Стяжной винт – незаменимый комплектующий элемент при монтаже опалубки стен или колонн. Он применяется для надежной фиксации параллельно установленных щитов в проектном положении.

Технические параметры стяжных винтов:

  • диаметр – 17 мм;
  • шаг резьбы – 10 мм;
  • длина – до 6 м;
  • нагрузка на разрыв – более 16 тонн.

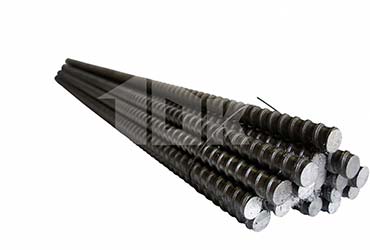

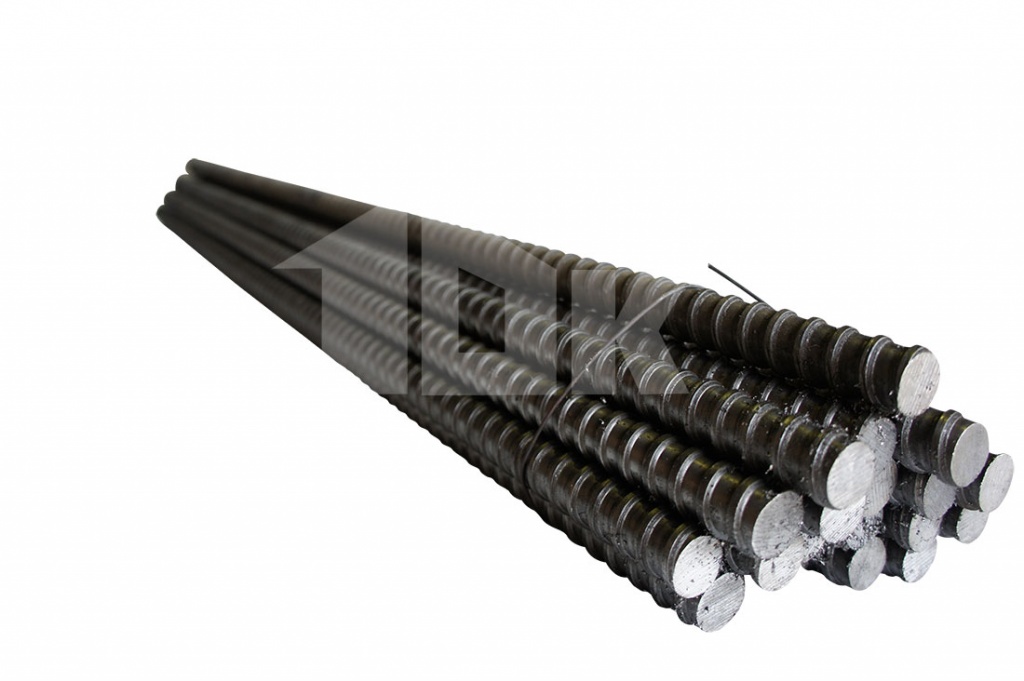

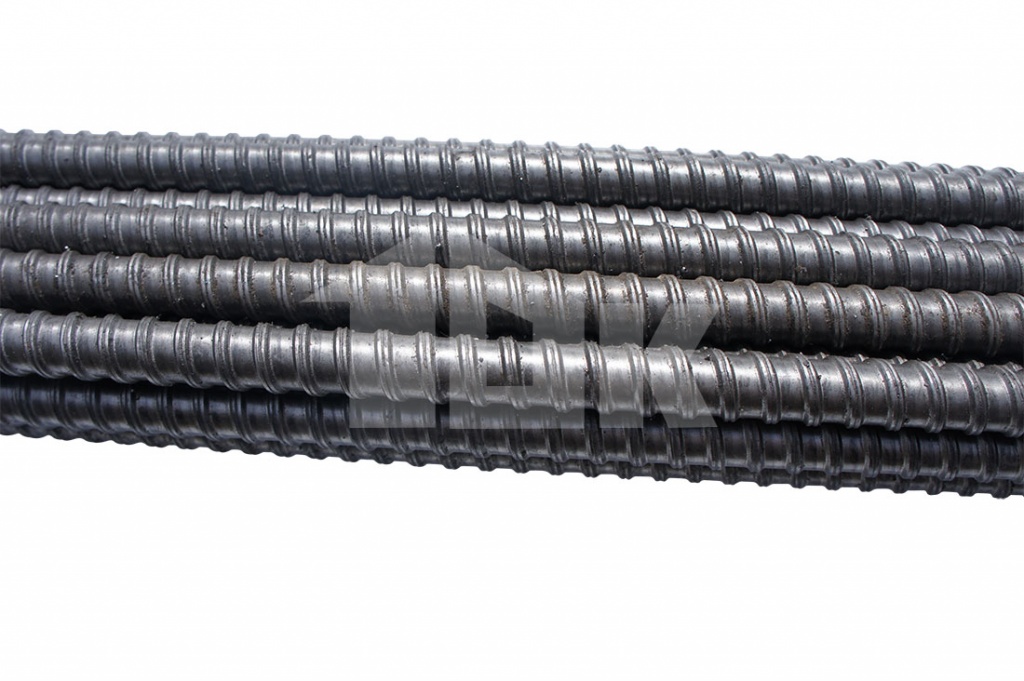

Фото 1452: стяжные винтыФото 1453: винты всегда в наличии

При демонтаже опалубки стяжки вынимаются. Зачастую стяжные винты используют вместе с трубками ПВХ, которые защищают в процессе заливки бетона и облегчает процесс демонтажа, тем самым продлевая срок эксплуатации стяжного винта.

1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ реализует стяжные винты, произведенные как методом холодной накатки, так и горячей накатки. Продукция успешно проходит испытания и подтверждает, что выдерживает указанные нагрузки на разрыв.

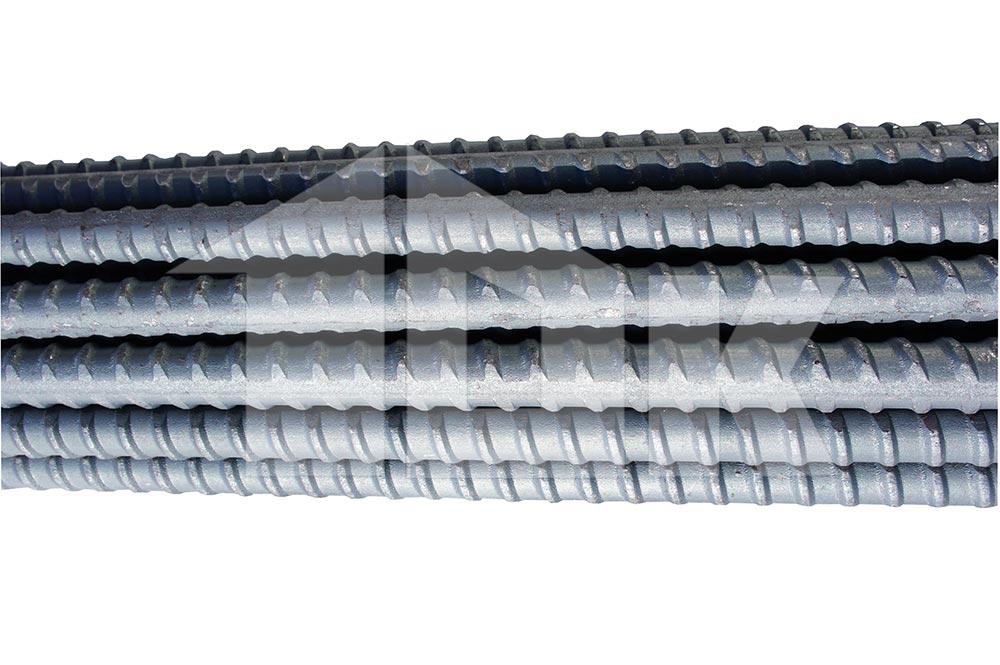

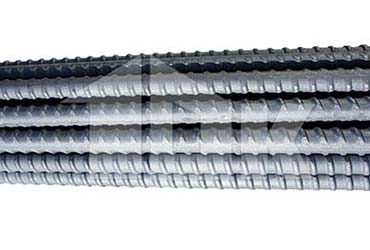

Стяжные винты с самоочищающейся резьбой

Схема самоочищающейся резьбыДанные винты производятся по немецкой технологии методом горячей прокатки. Основной их особенностью является то, что продольная резьба проходит не по всему диаметру, в отличии от винтов, произведенных методом холодной накатки. Таким образом, винт в разрезе имеет форму эллипса, что обеспечивает надежную фиксацию крепежа и, самое главное, предупреждает залипание резьбы бетонной смесью.

Обеспечивая легкость при демонтаже и обладая повышенными показателями прочности, стяжные винты с самоочищающейся резьбой имеют оптимальное соотношение цена-качество.

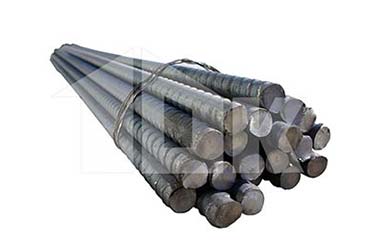

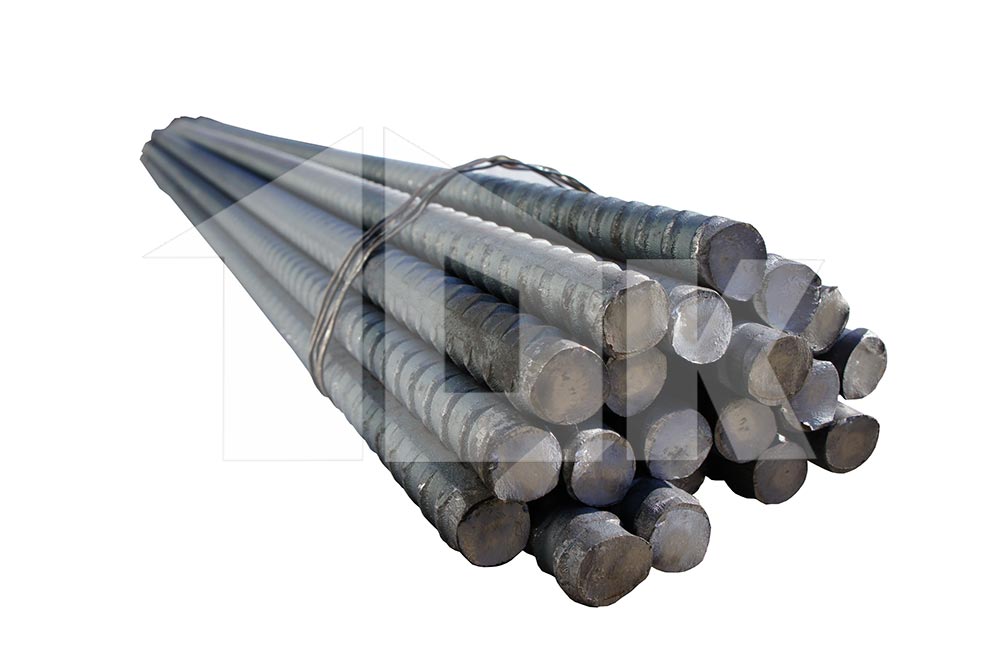

Фото 1454: винты с самоочищающейся резьбойФото 1455: самоочищающаяся резьба

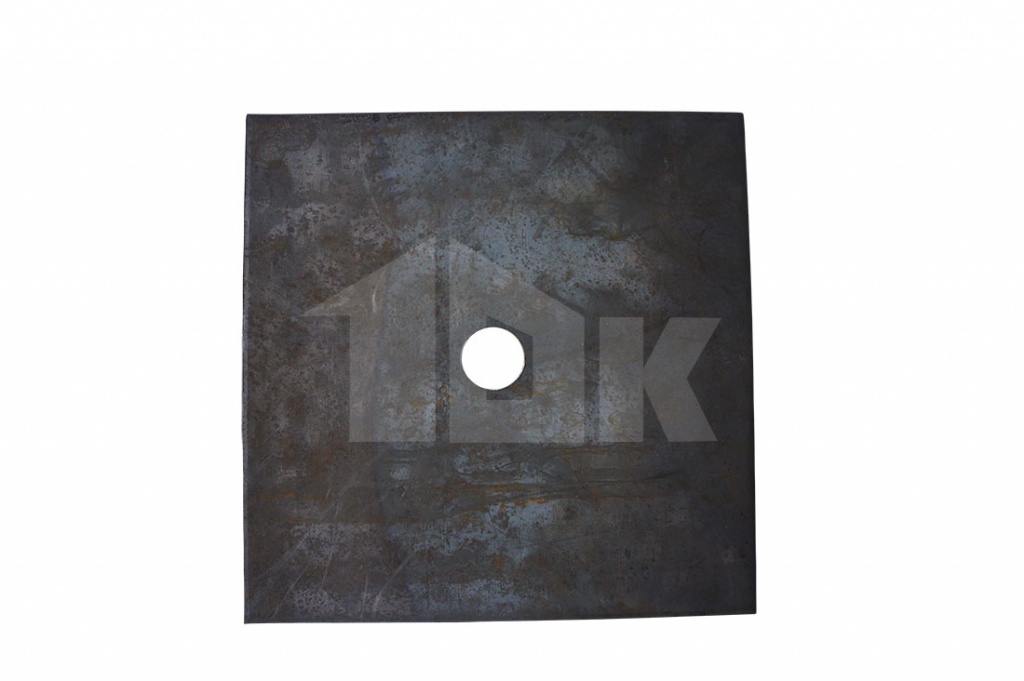

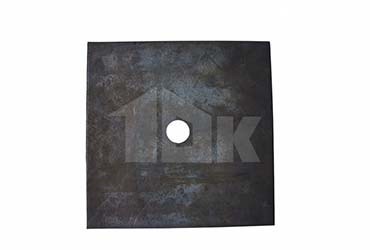

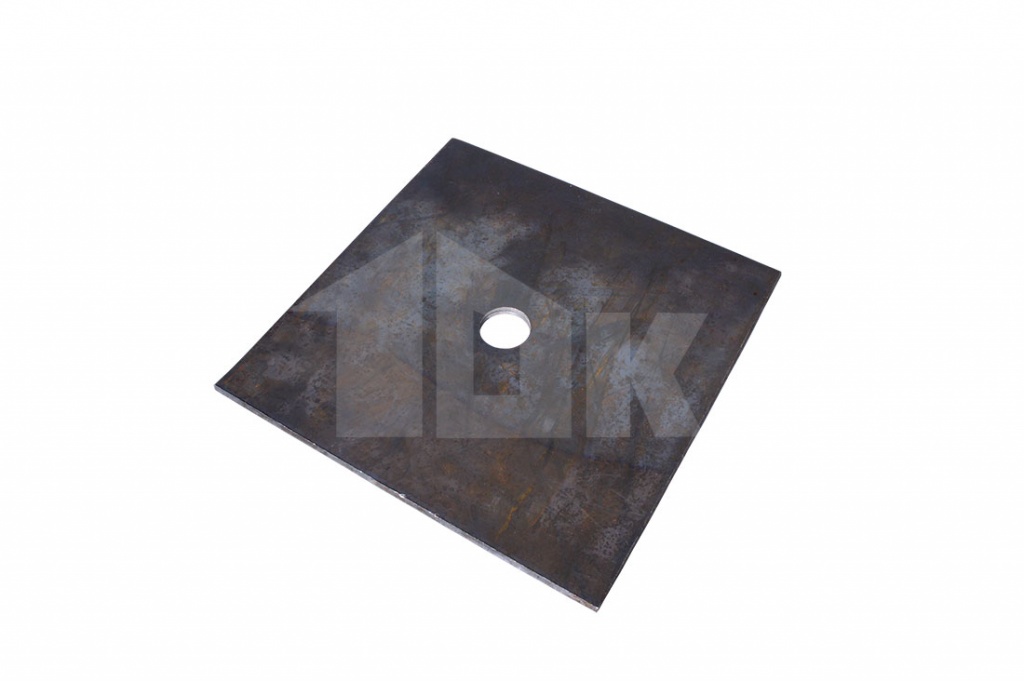

Шайба распределяет усилие гайки, тем самым убирает трение между гайкой и щитом опалубки, обеспечивая более длительный срок эксплуатации щита.

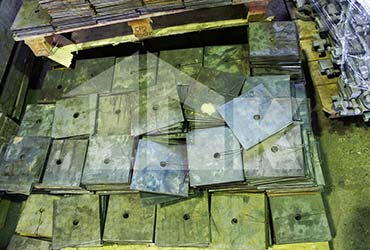

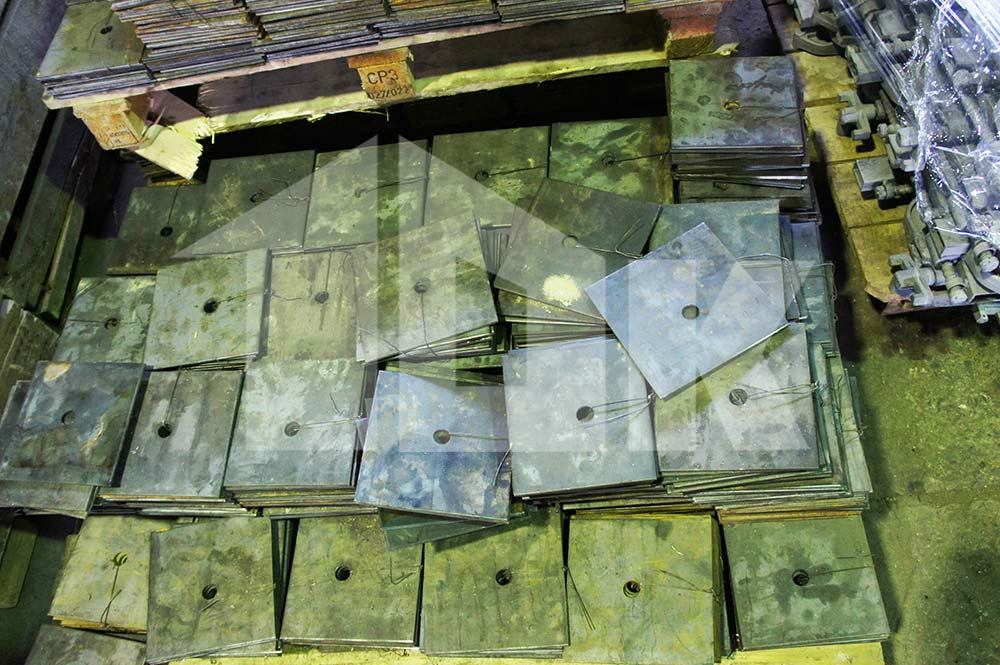

Фото 1456: шайбаФото 1457: шайба всегда в наличии

В зависимости от размера бывают следующие виды:

  • шайба 100*100 - применяется вместе со шкворнем и строительной гайкой;
  • шайба 180*180 - используется в комплекте со стяжным винтом и строительной гайкой.

Всегда в наличии на нашем складе!

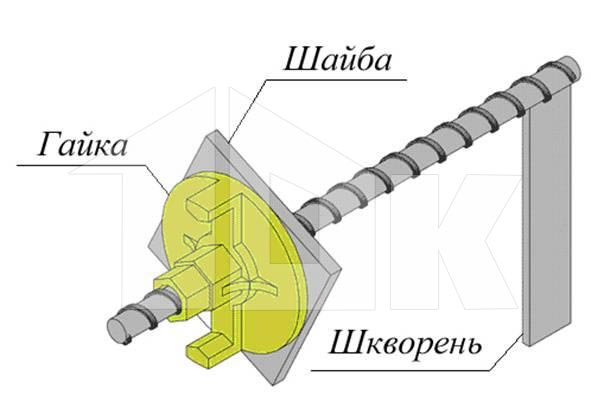

Фото 1458: крепежи всегда в наличии на нашем складеФото 1459: шкворень с гайкой и шайбой
