Подмости и подкосы

Подмости и подкосы


Кронштейн подмостейСовременное монолитное строительство представляет собой процесс возведения зданий и сооружений путем заливки бетона в специальную строительную опалубку. Такие конструкции получаются довольно прочными и долговечными, а сам процесс возведения достаточно быстрый и экономичный. Однако, среди всех требований к такому строительному процессу, основным является безопасность рабочих во время монтажа опалубки и самого процесс бетонирования. Для этих целей в современном строительстве используются кронштейны подмостей.

Кронштейн подмостей - это легкая металлическая конструкция, которая служит для сооружения бетоноукладочной эстакады. При помощи кронштейна монтируется рабочая площадка, с которой рабочие могут выполнять бетонирование и прочие работы по монолитному строительству. Строительные кронштейны надежно крепятся на ребра щитов опалубки, благодаря чему они не мешают передвижению рабочих по площадке, а также обеспечивают их безопасность. Универсальность конструкции позволяет использовать ее на любой высоте как со стальными, так и с алюминиевыми щитами опалубки. Чаще всего кронштейны используются при монолитных строительных работах по возведению стен и колонн.

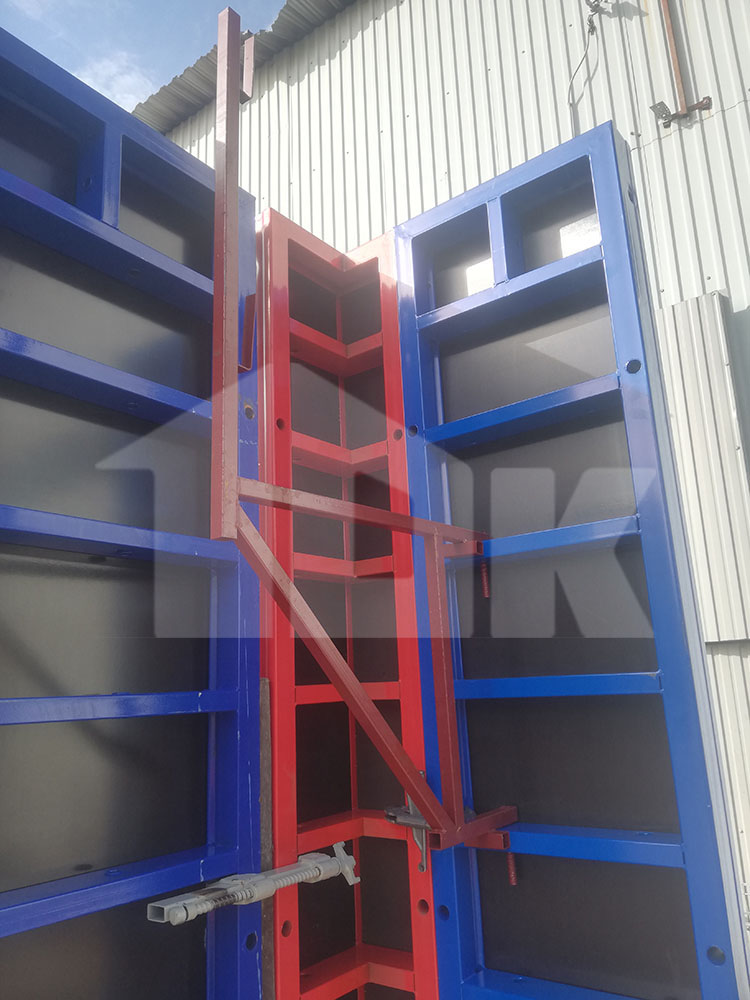

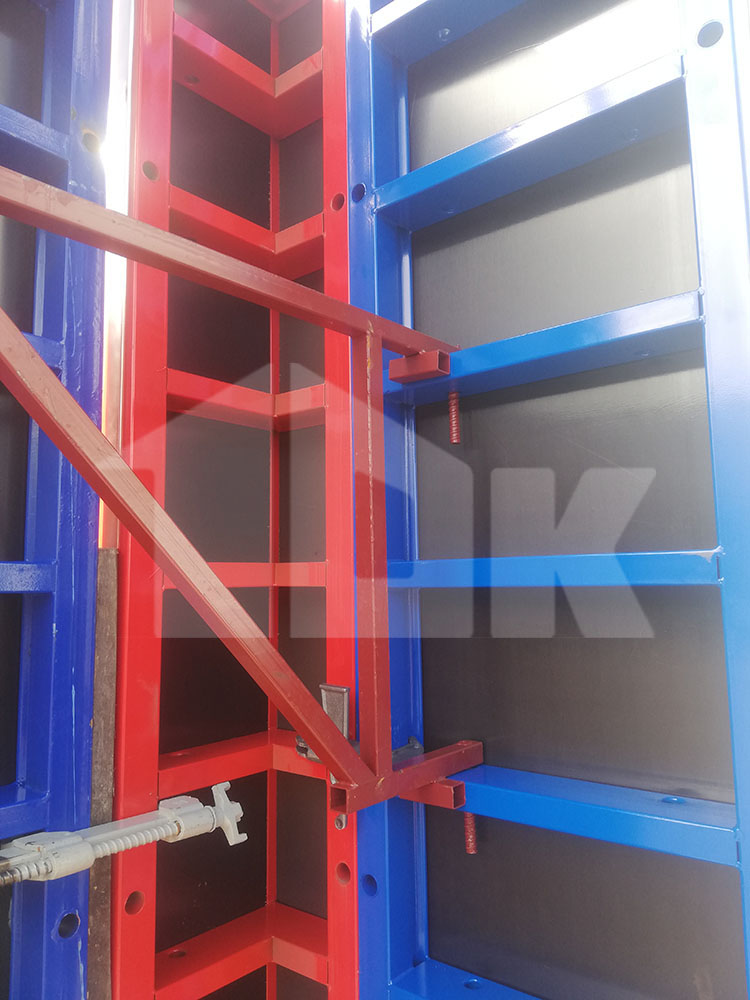

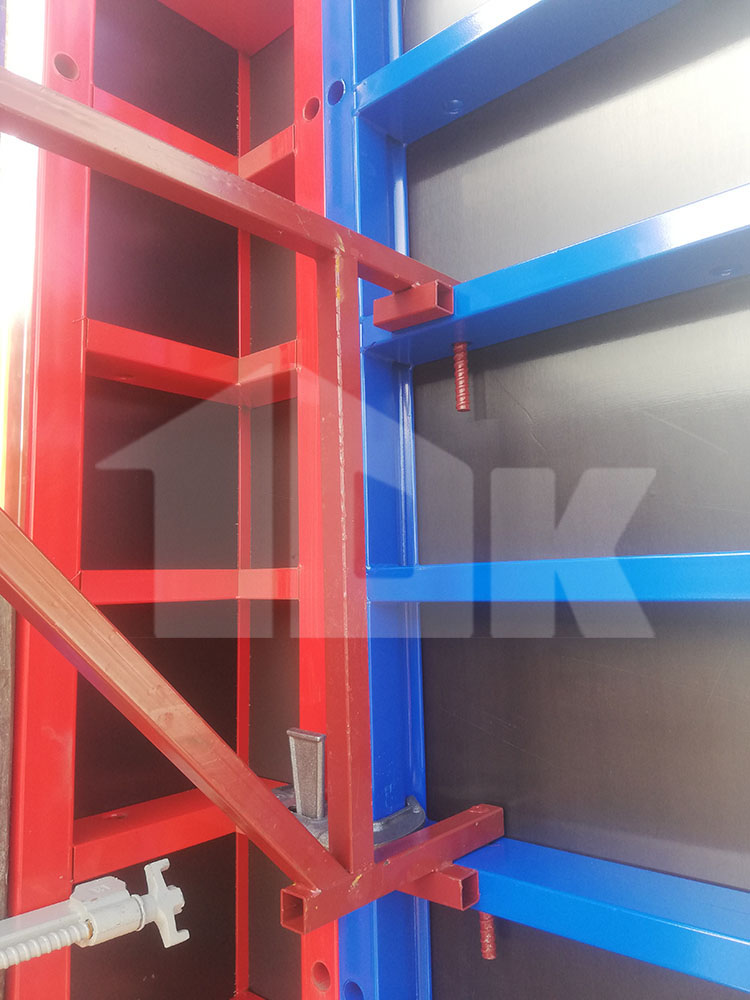

Схема сборкиФиксация на опалубочной системе

1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ – надежный поставщик материалов и оборудования для монолитного строительства. У нас Вы найдете все необходимые материалы и комплектующие, которые значительно упростят процесс строительства, сделают его более быстрым и экономичным. Если Вам необходимо купить кронштейн подмостей, Вас порадует то, что мы не только готовы предложить низкие цены, но и гарантируем качество всей продукции, представленной в нашем каталоге. Мы работаем напрямую с производителями, а потому мы всегда уверены в надежности нашего оборудования.

ПодкосВ монолитном строительстве достаточно важное значение имеет правильное закрепление и выравнивание щитов опалубки. Они должны быть установлены в вертикально положении максимально точно. Как правило, для закрепления щитов опалубки в вертикальном положении используются специальные подкосы. На сегодняшний день различают несколько основных видов строительных подкосов – одноуровневые, двухуровневые, винтовые и телескопические. Кроме того, подкосы могут различаться по высоте, на которой они могут использоваться.

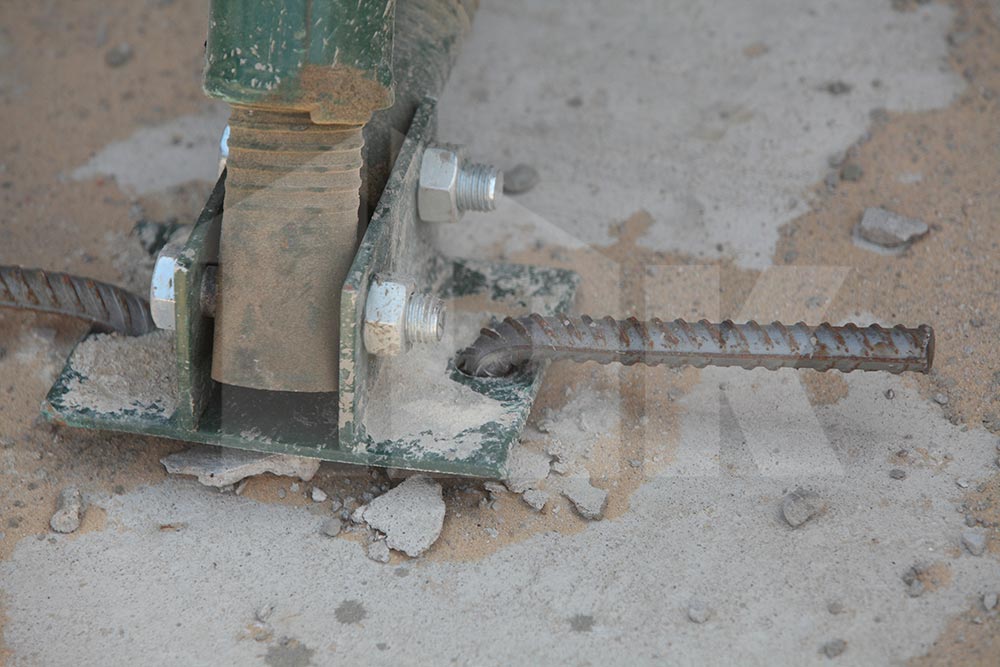

Одноуровневые подкосы используются для закрепления опалубочных щитов в положении, предусмотренном проектом. Они представляют собой телескопические конструкции из труб. Для закрепления щита при помощи такого подкоса, необходимо выдвинуть трубу, после чего закрепить ее на щите посредством специальной платформы для анкера. Чтобы более точно выставить положение щита, используется резьбовой узел, оснащенный фланцевой гайкой. Специальная «пятка» с анкерным отверстием обеспечивает крепление подкоса к земле.

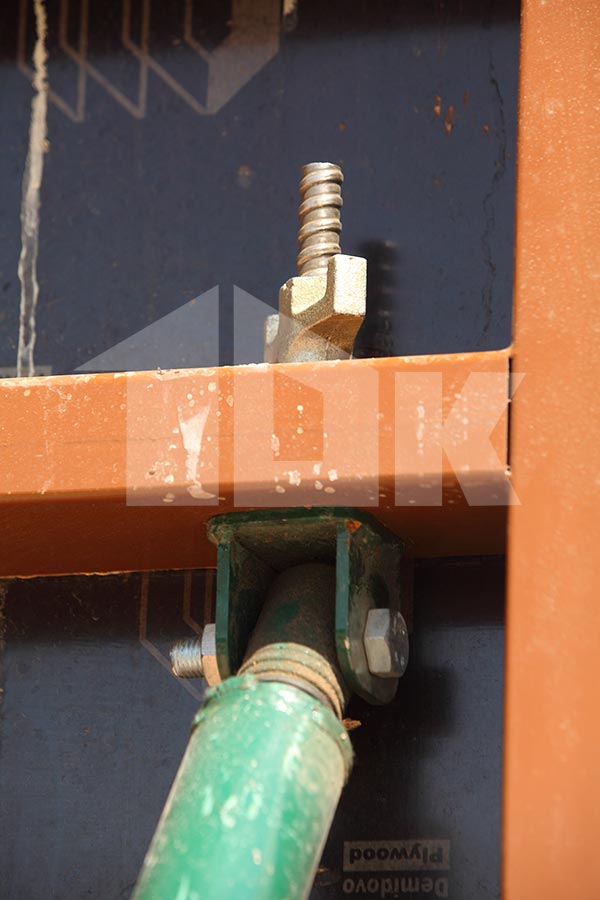

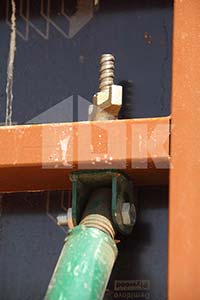

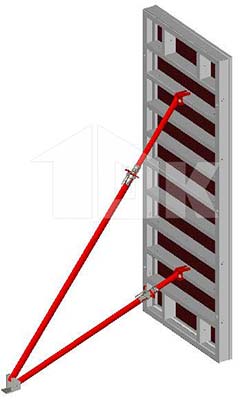

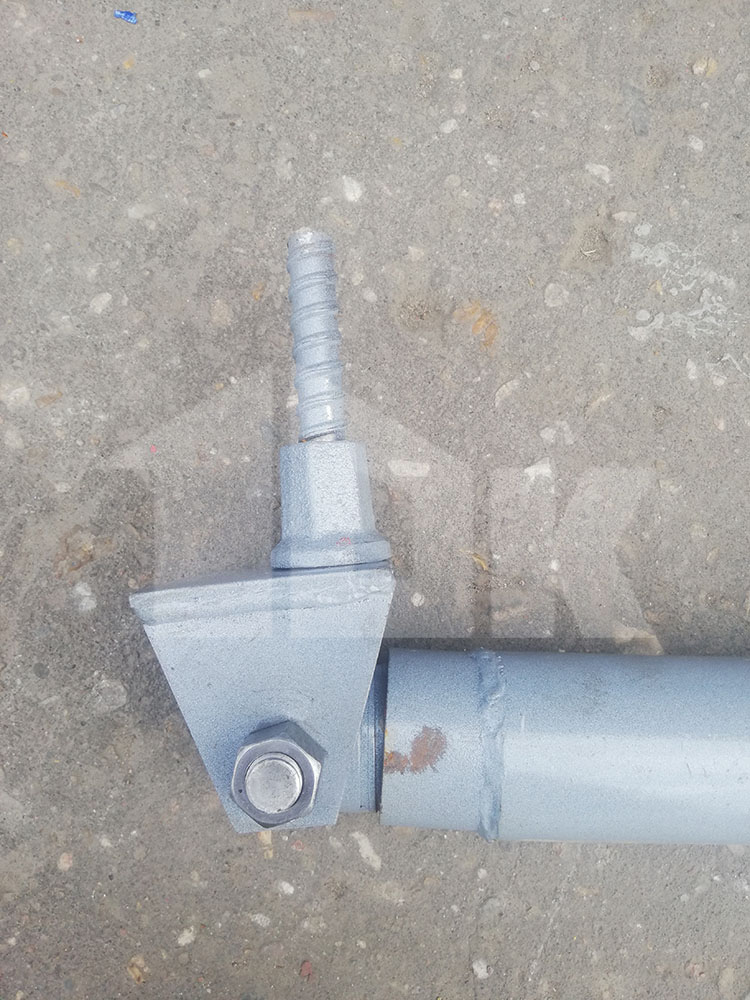

Крепление к щитуФиксация конструкции в вертикальном положении

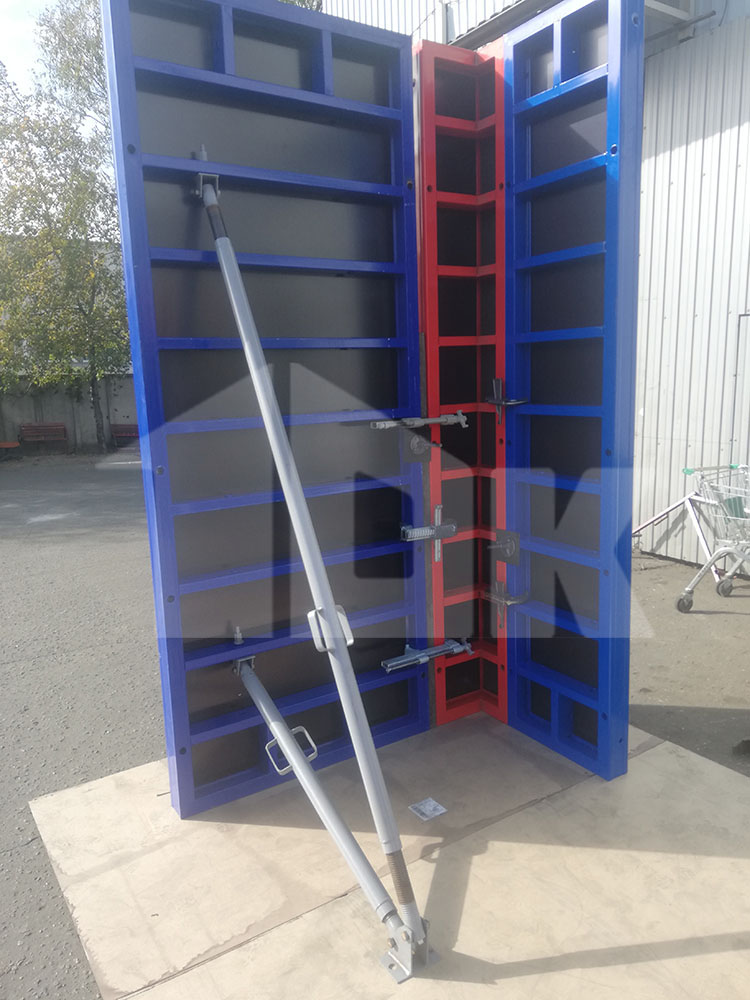

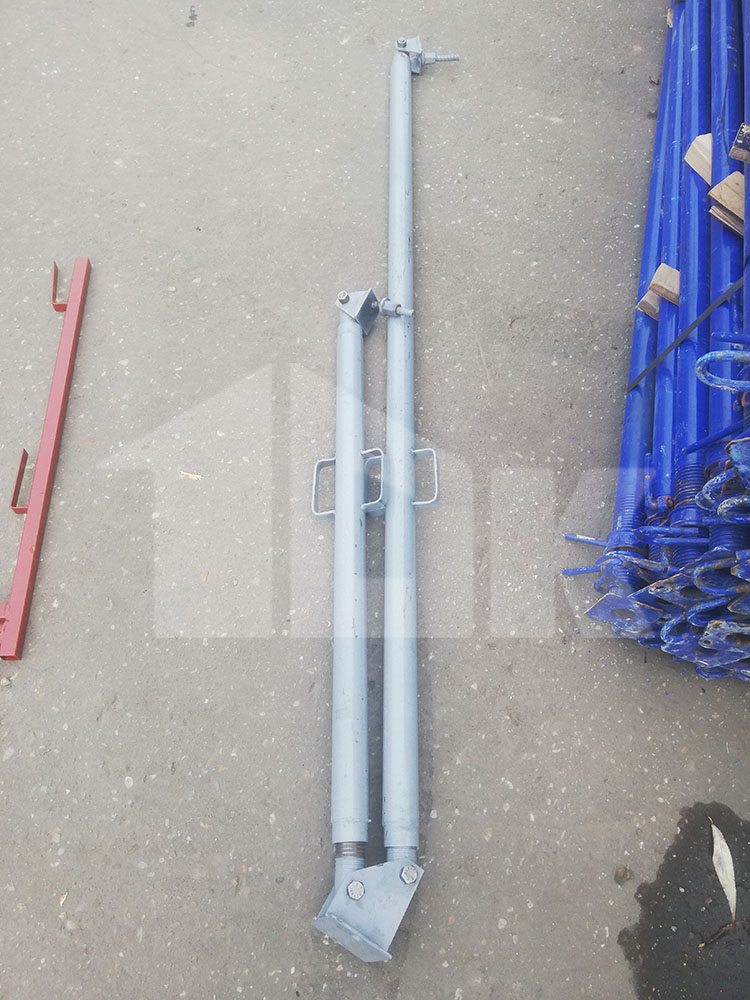

Подкос двухуровневый используется для закрепления опалубочного щита в необходимом положении. В отличие от одноуровневых, двухуровневые подкосы крепятся к щиту в двух точках. Это обеспечивает более точную юстировку при выставлении опалубки и более надежное крепление щита. Подкосы двухуровневые могут использоваться для крепления щитов на высоте около 4 метров, и состоят из двух ветвей – верхней для крепления к щиту и нижней для крепления к земле. Обе ветви имеют телескопические вставки и винтовые пары с закрытыми гайками. Такая конструкция позволяет изменять длину ветвей, за счет чего максимально точно регулируется положение щита. Вес таких подкосов составляет около 30 кг. Использование этих важных элементов опалубки обеспечивает высокое качество монтажа опалубочной системы, а значит, и гарантирует надежность и долговечность возводимого сооружения.

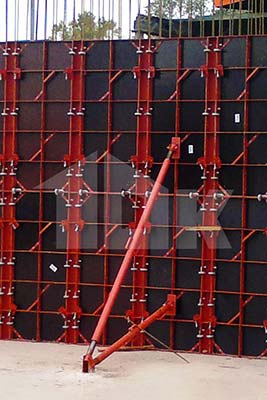

Примеры крепления подкосов

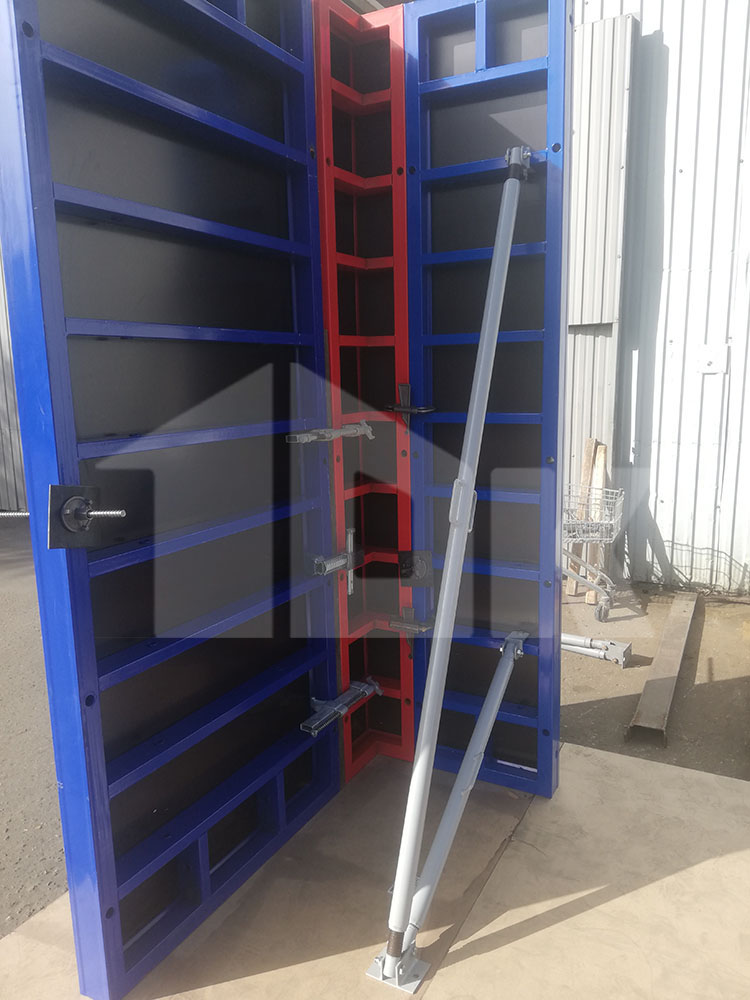

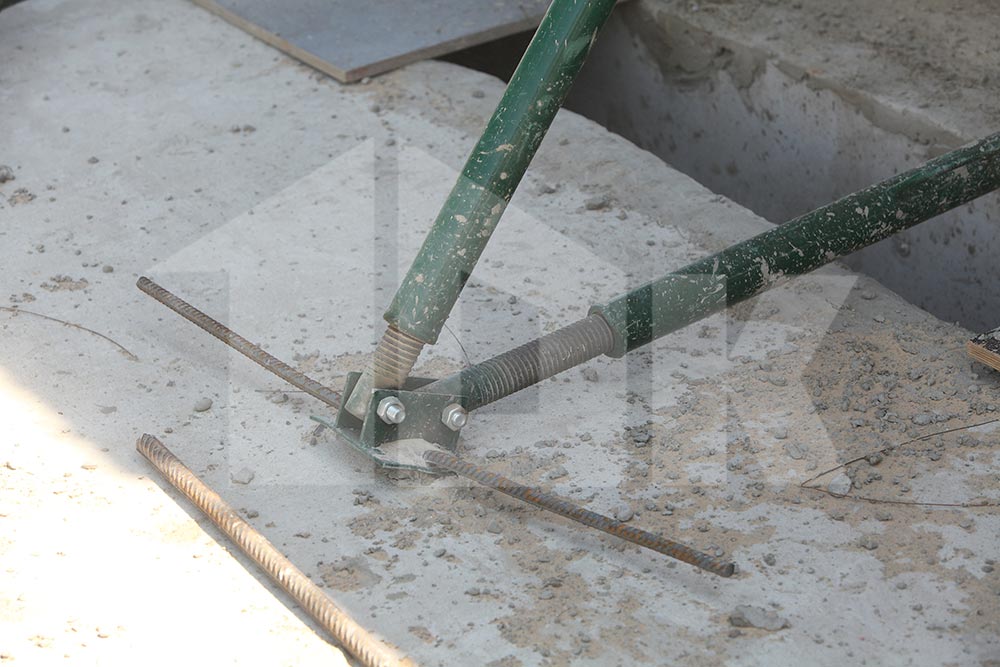

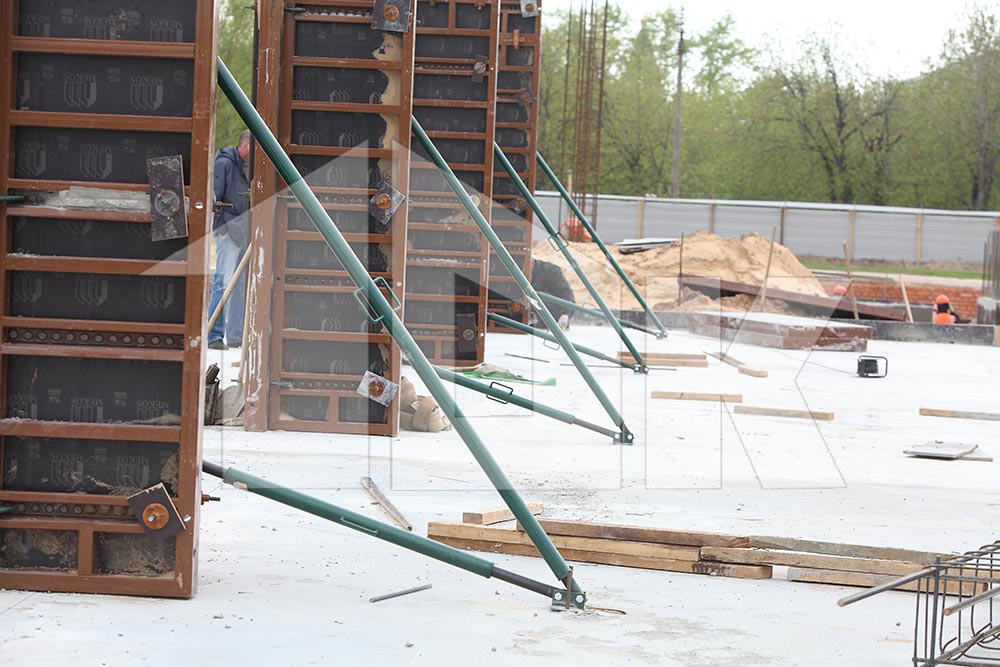

Фото 1460: применение на строительном объектеФото 1461: точка крепленияФото 1462: надежное крепление

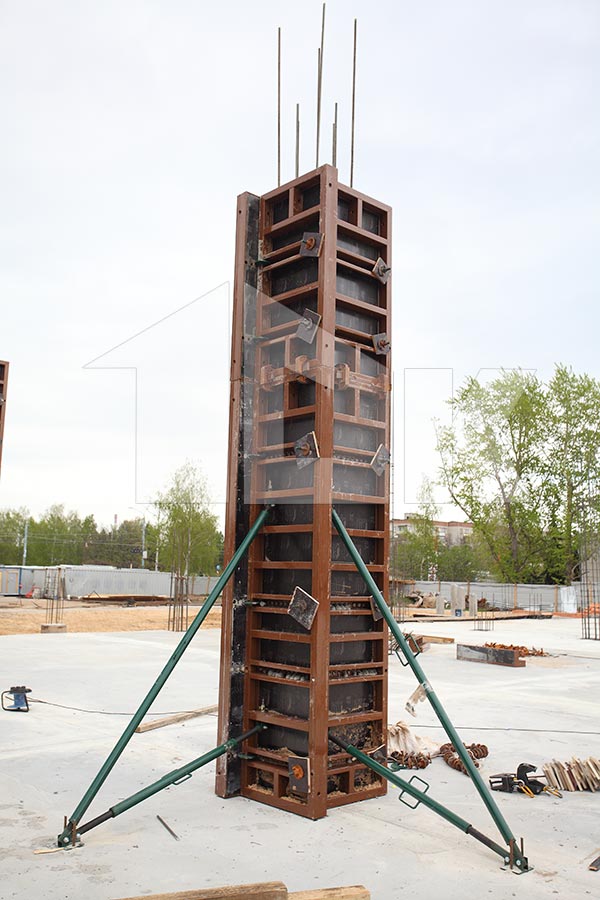

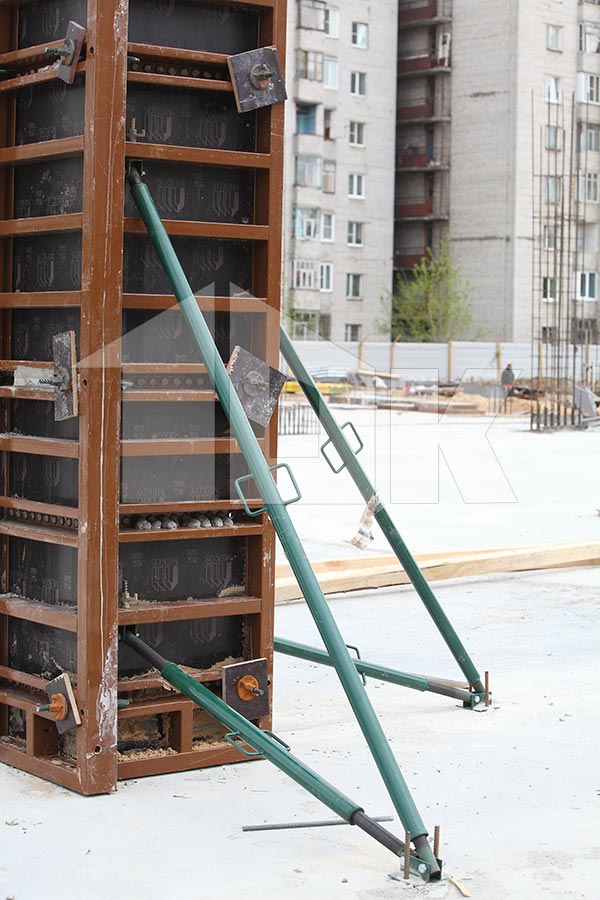

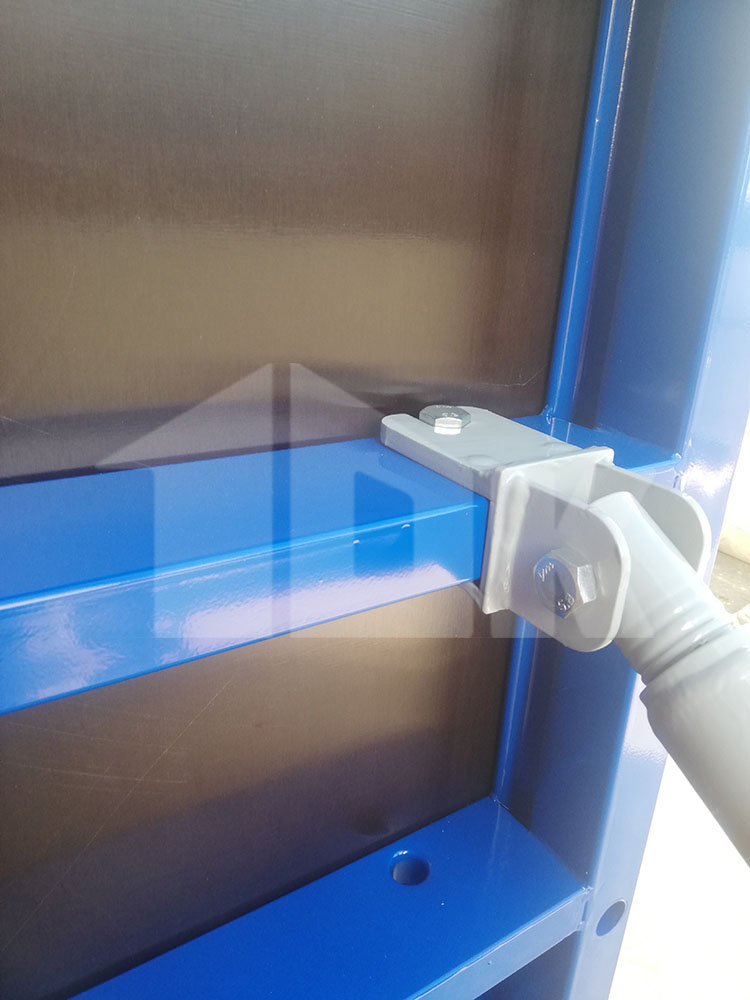

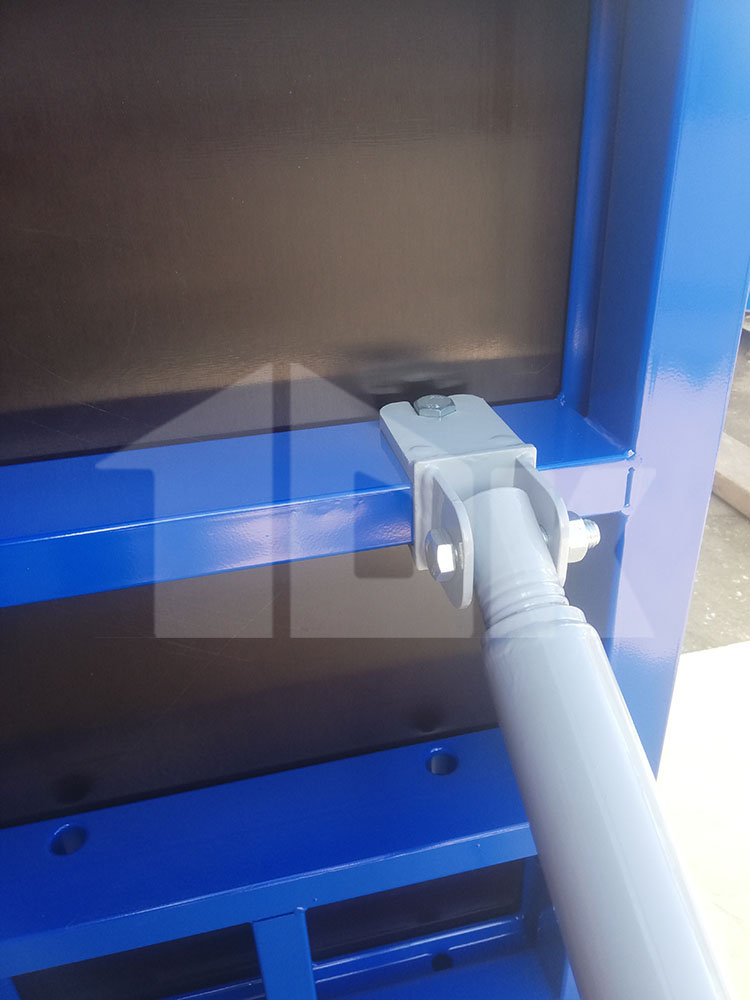

Фото 1463: фиксация системы колонны в проектном положенииФото 1464: использование для закрепление конструкций для колоннФото 1465: крепление на щите
